A13.0921-21

즐겨 찾기 좋아요

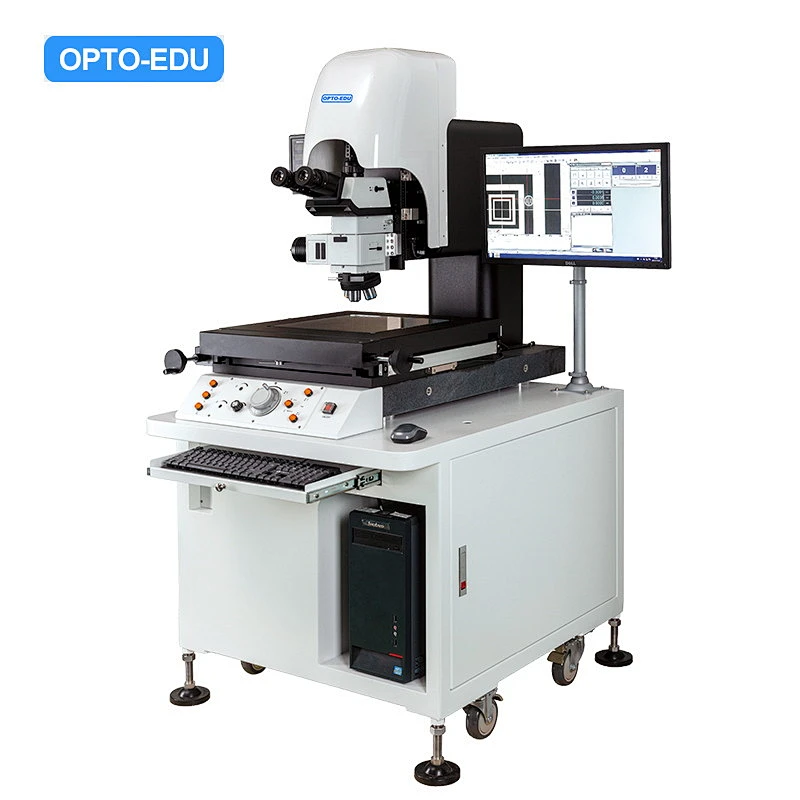

정밀 측정 금속 현미경, BD, DIC

자동화된 광학 격자 눈금자가 있는 X/Y/Z 축에 대해 0.1um를 측정하는 정확한 3D
DIC 슬롯이 있는 반전된 5중 노즈피스, 명시야 및 암시야용
Long working distance Infinity Plan Achromatic BD Metallurgical Objective
디지털 표시기가 있는 대형 수동 스테이지. 초점을 맞추기 위한 자동 제어 상자가 있는 Z 축
컴퓨터에 사용되는 간단하고 강력한 측정 소프트웨어 포함

Specification:

A13.0921-21

A13.0921-32

A13.0921-43

A13.0921-33

A13.0921 정밀 측정 금속 현미경, BD, DIC		-21	-32	-33	-43
확대	광학 배율 50x~1000x, 총 배율 135x~2700x	●	●	●	●
접안 렌즈	하이 아이포인트 플랜 접안렌즈 PL10x/22mm, 디옵터 조절 가능	●	●	●	●
머리	5º~35º Infinity Gemel Trinocular Head, 직립 이미지, 360° 회전, 동공 간 범위 50~76mm; 광분할비 스위치 E0:P100/E100:P0	●	●	●	●
목적	Long working distance Infinity Plan Achromatic Metallurgical Objective
	5x-DIC LMPL5x/0.15 WD10.8mm	●	●	●	●	A5M.0932-5
	10x-DIC LMPL10x/0.3 WD12.20mm	●	●	●	●	A5M.0932-10
	20x-DIC LMPlanFL20x/0.4 WD8.8mm,	●	●	●	●	A5M.0932-20
	50x LMPLFL50x/0.55 WD7.9mm	●	●	●	●	A5M.0933-50
	100x LMPLFL100x/0.80 WD2.1mm	○	○	○	○	A5M.0933-100
	Long working distance Infinity Plan Achromatic BD Metallurgical Objective
	5x-DIC/0.15WD9.0mm	○	○	○	○	A5M.0939-5
	10x-DIC/0.3 WD9.0mm	○	○	○	○	A5M.0939-10
	20x-DIC/0.45WD3.4mm	○	○	○	○	A5M.0939-20
	50x/0.55 WD7.5mm, 세미 APO	○	○	○	○	A5M.0940-50
	100x/0.80 WD2.1mm, 세미 APO	○	○	○	○	A5M.0940-100
DIC	DIC 프리즘(반사)	○	○	○	○
노즈피스	역 5중 노즈피스, DIC 슬롯 포함,용밝은필드	●	●	●	●
노즈피스	역 5중 노즈피스, DIC 슬롯 포함,용밝고 어두운필드	○	○	○	○
베이스	대리석 바닥, 초점을 맞추기 위한 자동 제어 상자가 있는 Z 축, Z 축 이동 범위 150mm. Z 축 반복 정밀도 2μM(20X 대물렌즈) ; 5W LED 투과 조명. 크기: 500x770x960mm, 무게 155kgs	●	●
베이스	대리석 바닥, 초점을 맞추기 위한 자동 제어 상자가 있는 Z 축, Z 축 이동 범위 150mm. Z 축 반복 정밀도 2μM(20X 대물렌즈) ; 5W LED 투과 조명. 크기: 670x940x960mm, 무게 200kgs			●	●
디지털 표시기	디지털 표시기, 표시 정확도 0.1um(X/Y/Z), 옵션 단위: mm 또는 inch.	●	●	●	●
작업 단계	수동 스테이지, 이동 범위: 200mm(X) x 100mm(Y), 측정 정밀도: X/Y(2+L/100)um, 정확도 보증 중량 10kgs, 스테이지 크기: 258x358mm.	●
	수동 스테이지, 이동 범위: 300mm(X) x 200mm(Y), 측정 정밀도: X/Y(3+L/100)um, 정확도 보증 중량 15kgs, 스테이지 크기: 350x500mm.		●
	수동 스테이지, 이동 범위: 300mm(X) x 300mm(Y), 측정 정밀도: X/Y(3+L/100)um, 정확도 보증 중량 20kgs, 스테이지 크기: 500x500mm.			●
	수동 스테이지, 이동 범위: 400mm(X) x 300mm(Y), 측정 정밀도: X/Y(3+L/100)um, 정확도 보증 중량 20kgs, 스테이지 크기: 458x620mm.				●
테이블	기계용 테이블, 1075x995x685mm, 무게 120kgs	○	○	○	○	A54.0970
조명	BD 스위치 장치를 사용하여 명시야 및 암시야 조명을 반사합니다. 필터 및 편광 키트용 필터 슬롯 포함; 5W LED, 강도 조절 가능;	●	●	●	●
포커싱	초점 어시스트, 이중 십자선 포함; 5W LED(녹색), 100V-240V, BF/DF 스위치 장치 포함.	●	●	●	●
편광	편광판 및 360도 회전 분석기 삽입기(반사용)	○	○	○	○	A5P.0970
어댑터	0.5x C-마운트, 초점 조절 가능	●	●	●	●
어댑터	0.65x C-마운트, 초점 조절 가능	●	●	●	●
디지털 카메라	3M 카메라, 픽셀: 1600(H) x 1200(V); 프레임 속도: 20fps; 디지털 센서: CMOS(컬러)	●	●	●	●
필터	간섭 필터, 파란색(반사용)≦480nm	○	○	○	○	A5M.0951-B
	간섭 필터, 녹색(반사용) 520nm-570nm	○	○	○	○	A5M.0951-G
	간섭 필터, 적색(반사용) 630nm-750nm	○	○	○	○	A5M.0951-R
교정 플레이트	교정 플레이트	●	●	●	●
소프트웨어	MSU3D-Pro 측정 소프트웨어	●	●	●	●
컴퓨터	레노버 M400Q, 데스크탑 컴퓨터(i5-10400 8G 1T) 21.5인치	●	●	●	●
스패너	스패너 M5	●	●	●	●
스패너	스패너 M4	●	●	●	●
포장	Foam+ 마스터 카톤	●	●	●	●
마이크로미터	고품질 마이크로미터 슬라이드 0.01mm	○	○	○	○	A58.0903-1

Pictures Hide Same Show Difference
Model No.	A13.0921-21	A13.0921-33	A13.0921-32	A13.0921-43
작동 거리	——	格式:1.0,或1.0~2.0	格式:1.0,或1.0~2.0	格式:1.0,或1.0~2.0
편광	--반사 조명용 편광판 슬라이드 --반사 조명용 360° 회전 분석기 슬라이드	——	——	——
비디오 어댑터	C-마운트 0.5x	C-마운트 0.3x	C-마운트 0.3x	C-마운트 0.3x
전원 공급 장치 유형	AC 110V-240V 넓은 전압	——	——	——
반사광	BD 스위치 장치를 사용하여 명시야 및 암시야 조명을 반사합니다. 필터 및 P용 필터 슬롯 포함	——	——	——
광원 유형	주도의	——	——	——
광원 기능	LED 5W 밝기 조절 가능	——	——	——
포커싱 노브	고정밀 전기 컨트롤러로 제어되는 포커스 어시스트, 3가지 속도 사용 가능, 이중 레티클 포함	——	——	——
포커싱 스케일	——	0.000000	0.000000	0.000000
초점 범위	>400mm	0.000000	0.000000	0.000000
포커싱 타입	동축 코어스 및 파인	——	——	——
작업 단계	디지털 표시기가 있는 X/Y. 초점을 맞추기 위한 자동 제어 상자가 있는 Z 축	——	——	——
작업단계 이동	200mm(X) x 100mm(Y), 175mm(Z)	——	——	——
작업 단계 크기	——	格式: 100x100mm, 직경 100mm	格式: 100x100mm, 직경 100mm	格式: 100x100mm, 직경 100mm
작업 단계 유형	전동 제어 단계	——	——	——
객관적인	긴 작동 거리 무한대 계획 무채색 야금술 목표 5x10x20x50x	——	——	——
목표 유형	인피니티 플랜	——	——	——
노즈피스 구멍	5개의 구멍	——	——	——
노즈피스 기능	DIC 슬롯 포함	——	——	——
접안 렌즈	PL10x/22mm, 2개	——	——	——
접안경 직경	23.2mm	——	——	——
헤드 사양	직립 이미지	——	——	——
헤드 동공 간	50~76mm	——	——	——
머리 회전	헤드 회전 360°	——	——	——
머리 유형	Seidentopf 삼안경	——	——	——
표준 배율	50x-500x	——	——	——
광학 시스템	인피니티 플랜	——	——	——
표준 기능	BF+DF+PL+DIC	——	——	——
신제품 연도	2018년	2018년	2018년	2018년
