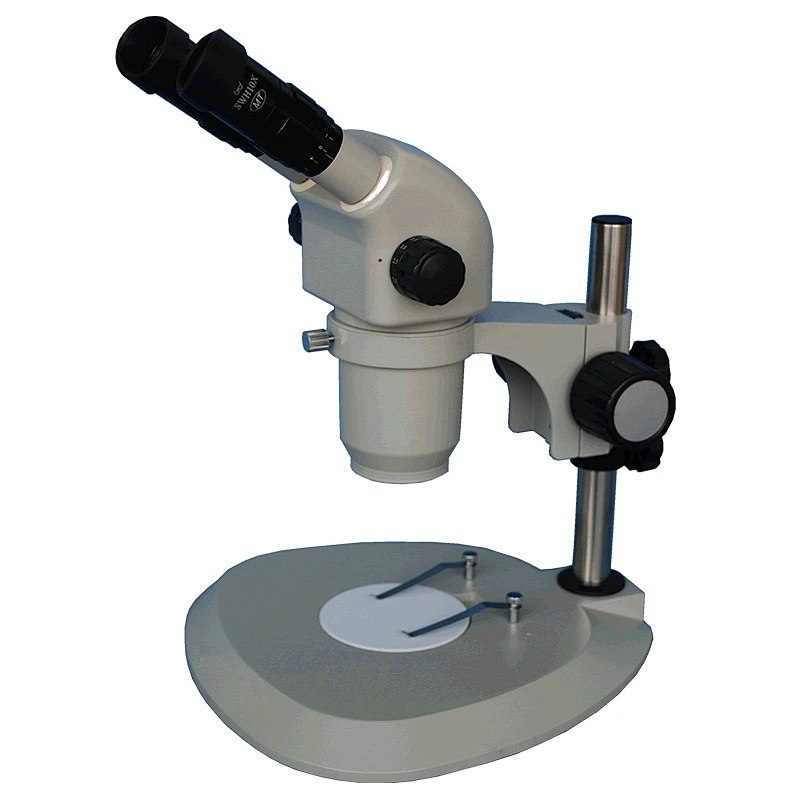

Zoom Estéreo 0.6-5.5/0.8x-7.0x

Especificación principal
Modelo	A23.1604-A	A23.1604-EN	A23.1604-B	A23.1604-BT
Ampliación Total	6x-55x (estándar), ampliación total ampliada: 3x-330x		8x-70x (estándar), ampliación total ampliada: 4x-420x
Cabeza	Binocular	trinocular	Binocular	trinocular
Ocular	Punto de ojo alto y ocular de campo amplio SWH10x/Φ23mm
Ampliar objetivo	0.6x-5.5x, distancia de trabajo 108 mm.		0.8x7.0x, distancia de trabajo 108 mm.

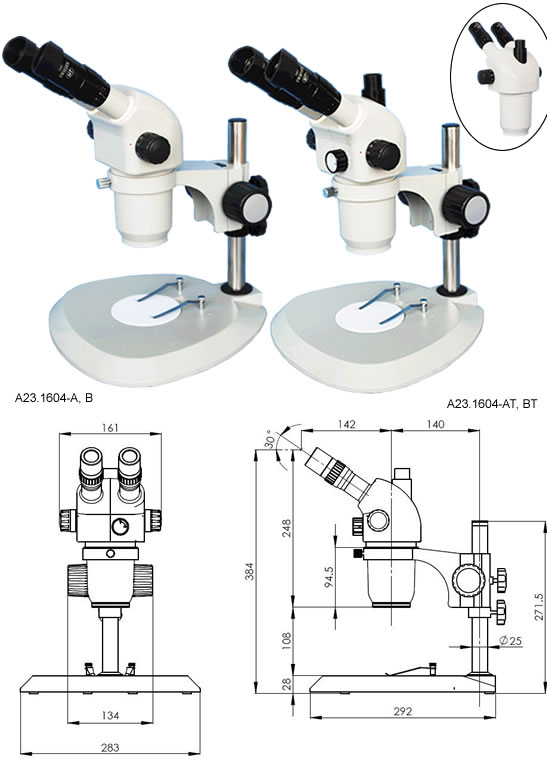

Cuerpo principal	La medida a combinar entre soporte y cuerpo principal: 76mm
Pararse	Soporte de poste A54.1601, sin fuente de luz --Rango de enfoque de 100 mm, el diámetro de la etapa de trabajo central es Φ95 mm --La distancia desde el centro del poste hasta el centro del cuerpo principal es de 140 mm --El tamaño del poste redondo es Φ25mm

Accesorios Opcionales
Ocular	A51.1601-15	WF15x/17mm
	A51.1601-20	WF20x/14mm
	A51.1601-30	WF30x/9mm
	A51.1602-10	WF10x con micrómetro 0.1mm
Objetivos auxiliares	A52.1621-05	0.5x, WD195mm
	A52.1621-07	0.7x, WD145mm
	A52.1621-15	1.5x, WD58mm
	A52.1621-20	2.0x, ancho de banda de 35 mm
Adaptador	A55.1601-01	PT01, adaptador de fotos
	A55.1602-01	DT01, adaptador de cámara digital
	A55.1603-03	C0.3, adaptador CCD 0.5x
	A55.1603-05	C0.5, adaptador CCD 0.5x
	A55.1603-10	C1.0, adaptador CCD 1.0x
	A55.1603-10M	CDM1.0, adaptador CCD 1.0x con micrómetro
Iluminador	A56.1603	Anillo de luz LED, brillo ajustable
	A56.1604-Y	Luz fría 150W, doble fibra óptica
	A56.1604-O	Luz fría 150W, anillo de luz
Pararse	A54.1601~20	20 tipos de soportes diferentes disponibles.Haga clic aquí para ver la imagen

Hoja de datos técnicos del sistema óptico
Ocular	Objetivo	Cuerpo principal		0.5x		0.7x		1.5x		2.0x
		0.6x-5.5x	0.8x-7x	0.3x-2.75x	0.4x-3.5x	0,42x-3,85x	0,56x-4,9x	0.9x-8.25x	1.2x-10.5x	1.2x-1x	1.6x-14x
5x	Ampliación Total	3x-27,5x	4x-35x	1,5x-13,75x	2x-17.5x	2.1x-19.25x	2,8x-24,5x	4,5x-41,25x	6x-52.5x	6x-55x	6x-70x
5x	Campo de visión (mm)	Φ36.7-Φ4	Φ27.5-Φ3.1	Φ73.3-Φ8	Φ55-Φ6.3	Φ52.4-Φ5.7	Φ39.3-4.5	Φ24.4-Φ2.7	Φ18.3-Φ2.1	Φ18.3-Φ2	Φ13.75-1.6
10x	Ampliación Total	6x-55x	8x-70x	3x-27,5x	4x-35x	4,2x38,5x	5.6x-49x	9x-82.5x	12x-105x	12x-110x	16x-140x
10x	Campo de visión (mm)	Φ38.3-Φ4.2	Φ28.75-Φ3.3	Φ76.7-Φ8.4	Φ57.5-Φ6.6	Φ54.8-Φ6	Φ41.1-Φ4.7	Φ25.6-Φ2.8	Φ19.2-Φ2.2	Φ19.2-Φ2.1	Φ14.4-Φ1.6
15x	Ampliación Total	9x-82.5x	12x-105x	4,5x-41,25x	6x-52.5x	6,3x-57,75x	8.4x73.5x	13,5x-123,75x	18x-157.5x	18x-165x	24x-210x
15x	Campo de visión (mm)	Φ28.3-Φ3.1	Φ21.25-Φ2.4	Φ56.7-Φ6.2	Φ42.5-Φ5.9	Φ40.5-Φ4.4	Φ30.4-Φ3.5	Φ18.9-Φ2.1	Φ14.2-Φ1.6	Φ14.2-Φ1.5	Φ10.6-Φ1.2
20x	Ampliación Total	12x-110x	16x-140x	6x055x	8x-70x	8.4x-77x	11,2x-98x	18x-165x	24x-210x	24x-220x	32x-280x
20x	Campo de visión (mm)	Φ23.3-Φ2.5	Φ17.5-Φ2	Φ46.7-Φ5.1	Φ35-Φ4	Φ33.3-Φ3.6	Φ25-Φ2.9	Φ15.6-Φ1.7	Φ11.7-Φ1.3	Φ11.7-Φ1.3	Φ8.75-Φ1
30x	Ampliación Total	18x-165x	24x-210x	9x-82.5x	12x-105x	12,6x-115,5x	16,8x-147x	27x-247.5x	36x-315x	36x330x	48x-420x
30x	Campo de visión (mm)	Φ15-Φ1.6	Φ11.25-Φ1.3	Φ30-Φ3.3	Φ22.5-Φ2.6	Φ21.4-Φ2.3	Φ16.1-Φ1.8	Φ10-Φ1.1	Φ7.5-Φ0.9	Φ0.75-Φ0.8	Φ5.626-Φ0.6
Distancia de trabajo (mm)		108		195		145		50		35
