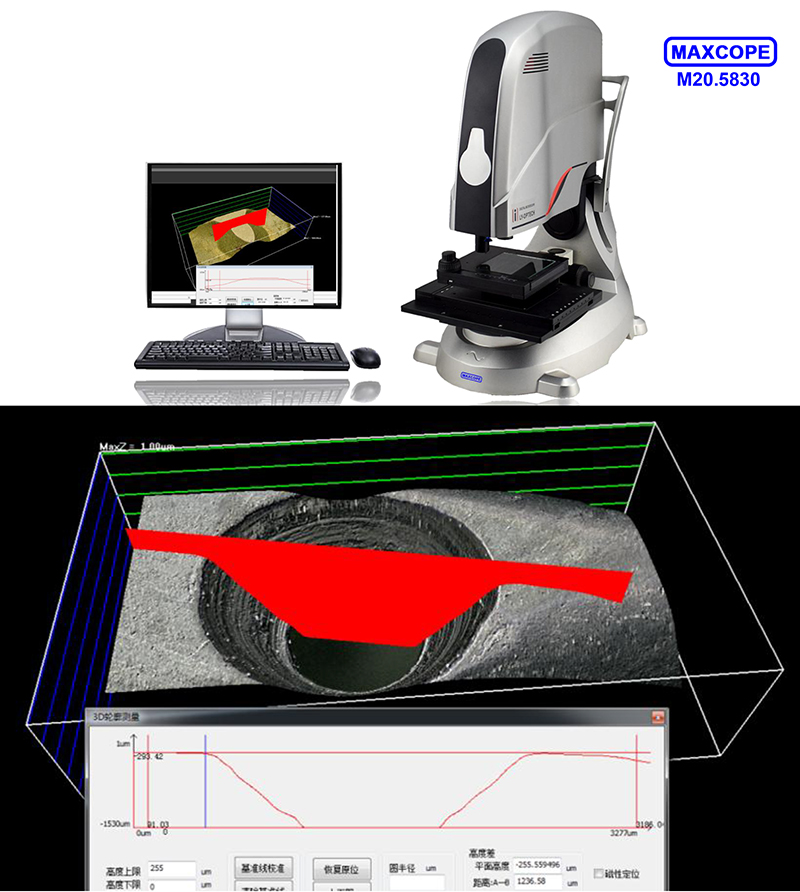

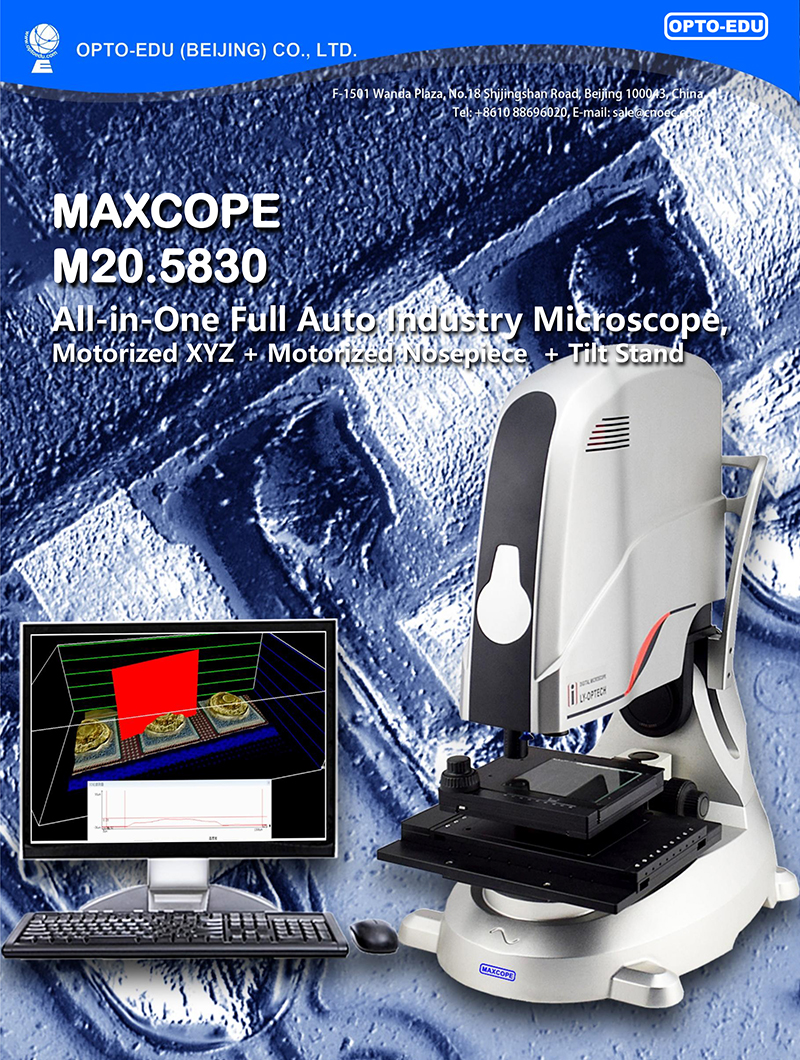

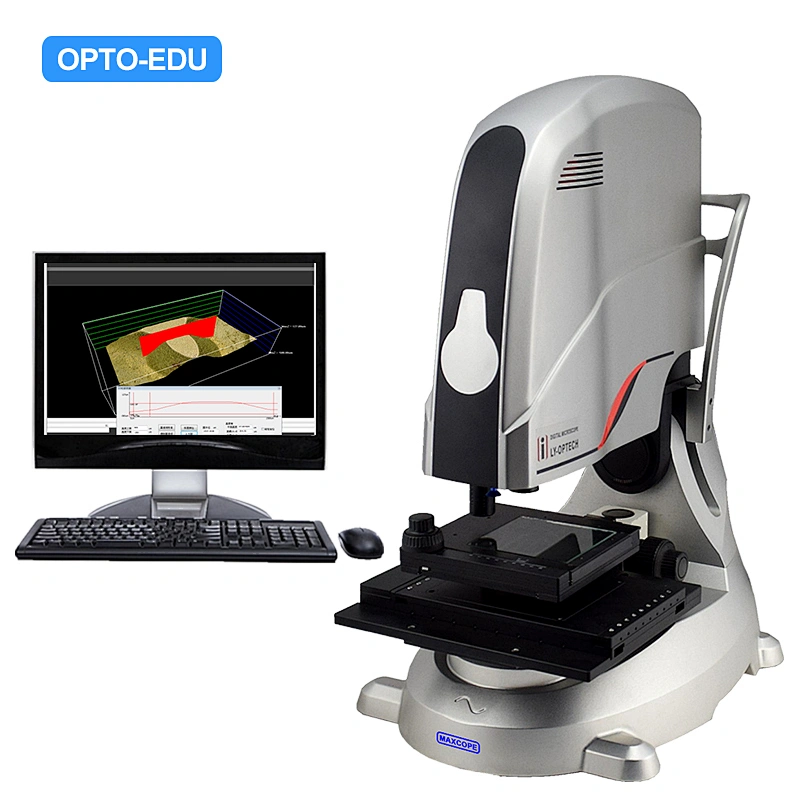

Các tính năng của Kính hiển vi công nghiệp kính soi mũi tự động •Tổng độ phóng đại lớn 12x-8000x •Thân máy thu phóng cơ giới tích hợp 0,5x-8x, Tỷ lệ thu phóng 1:16 •Hiển thị độ phóng đại và góc nghiêng theo thời gian thực trên màn hình •Lấy nét thủ công & tự động được điều khiển bằng phần mềm •Phạm vi di chuyển trục Z cơ giới 100mm, Độ phân giải Z 0,1um •+/-90°Chân đế nghiêng Hỗ trợ nhiều góc nhìn tự do •Sân khấu di chuyển bằng tay 70x50mm, •Giai đoạn cơ giới di chuyển XY 100x100mm, Độ phân giải 0,05um, •Ống kính công suất thấp hơn 0,5x, 1,0x •Kính hiển vi cầm tay 1x-250x •Kế hoạch vô cực công suất cao LWD APO Mục tiêu 5x10x20x50x •Trường sáng (Đồng trục), Trường tối, 4 vùng nghiêng, Ánh sáng phân cực •DIC tùy chọn, Nguồn sáng truyền tùy chọn •Máy ảnh kỹ thuật số 12.0M USB 3.0 tích hợp Công nghệ thấu kính của kính hiển vi XYZ có động cơ •Độ phóng đại 12x-8000x thực hiện chức năng thu phóng chính xác •Thiết kế chống chói đảm bảo độ chính xác khi chụp ảnh •Công nghệ tiêu điểm quang phổ cải thiện đáng kể độ phân giải Z •Tháp pháo mục tiêu nhanh cải thiện hiệu quả kiểm tra •Thu phóng ống kính cơ giới ngăn chặn lỗi của con người Phụ kiện chức năng của hệ thống kiểm tra kỹ thuật số •Phần mềm đo lường, tạo ảnh quang học 3D •Chức năng quét 3D diện tích lớn đồng tiêu quang phổ •Kính hiển vi đo lường và lấy nét tự động cầm tay •Đế xem nghiêng đa góc •Cần điều khiển & Hộp điều khiển thao tác nhanh |  |

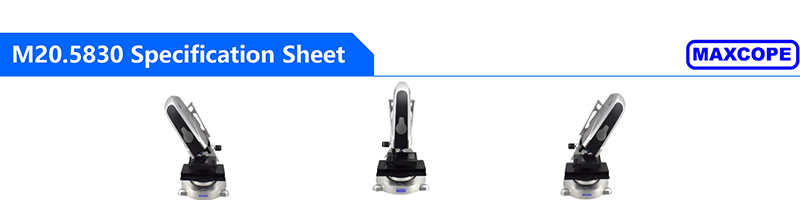

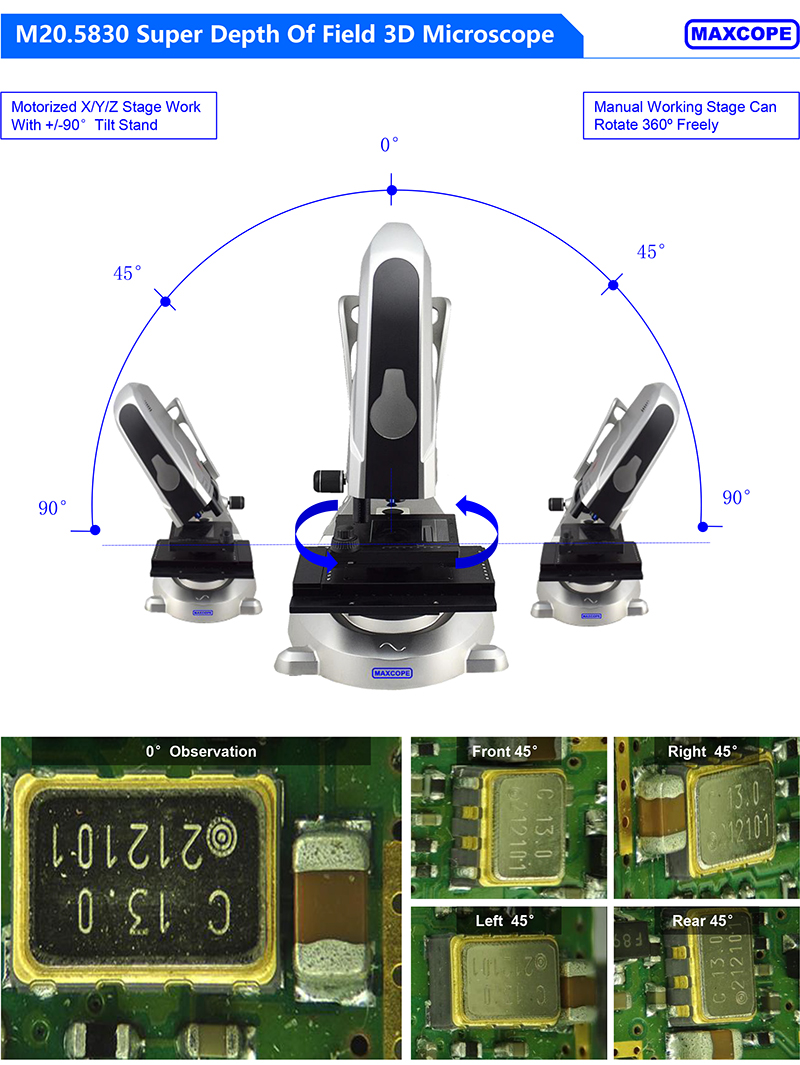

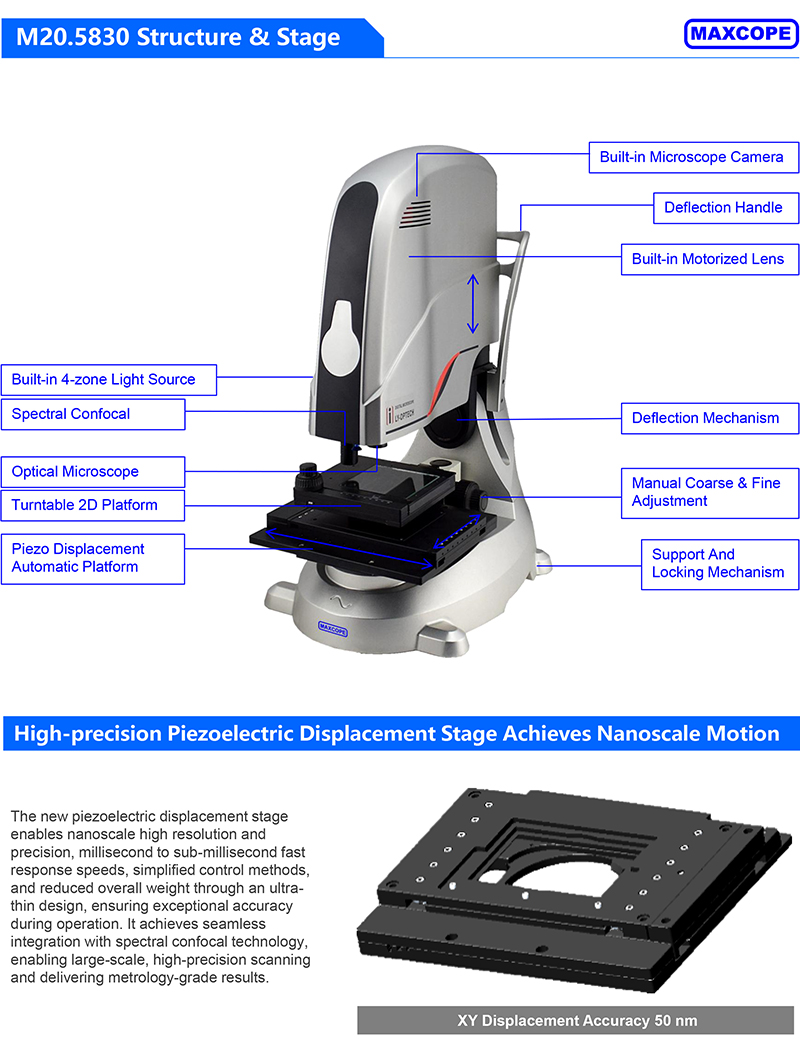

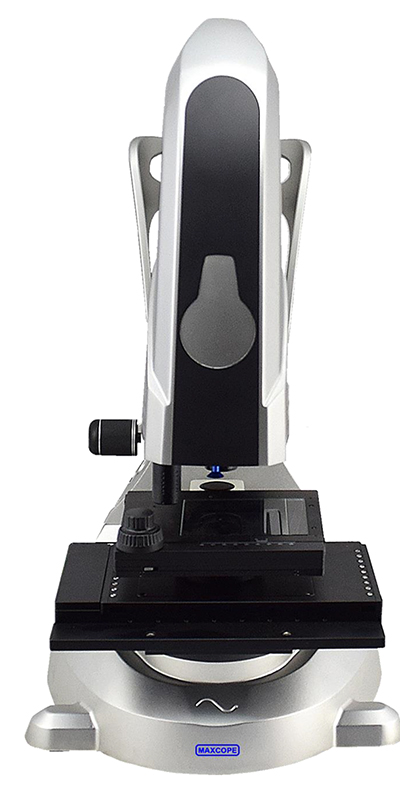

| Giá đỡ nghiêng tự do hỗ trợ quan sát nghiêng, kết hợp với khả năng xoay 360 độ của bệ làm việc, ống kính có thể được quan sát xung quanh mẫu, để thu được hình ảnh từ các góc khác nhau và nắm bắt toàn diện các chi tiết bên của mẫu |

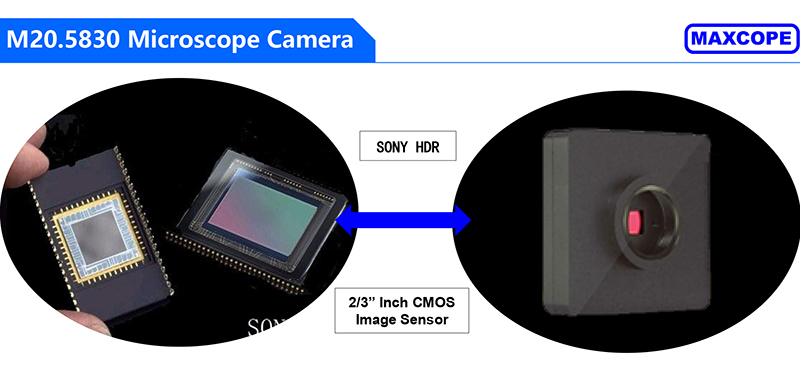

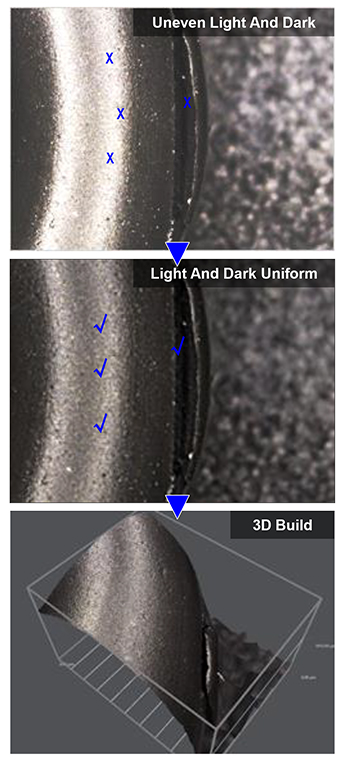

Camera cao cấp cho kính hiển vi Thu được hình ảnh hiển vi độ phân giải cao dưới hệ thống chụp ảnh kính hiển vi chất lượng cao là cơ sở cho hình ảnh siêu sâu trường ảnh và ghép ảnh nhanh, kính hiển vi chất lượng cao. Hệ thống chụp ảnh gương phải có độ phân giải cao, tái tạo màu sắc chất lượng cao, độ nhiễu thấp, khả năng hoạt động tốt và chức năng HDR hình ảnh động Công nghệ HDR mang lại hình ảnh đồng nhất Công nghệ HDR giải quyết hiệu quả tình trạng chiếu sáng không đồng đều trong tầm nhìn. Thông qua xử lý kỹ thuật số, nó hiển thị các chi tiết thường không thể nhìn thấy được trong điều kiện tiêu chuẩn, nhờ đó giảm đáng kể hiện tượng nhiễu do ánh sáng không đủ. Ưu điểm của SONY CMOS Cảm biến hình ảnh CMOS của SONY, kết hợp với các mạch xử lý phụ trợ DSP cấp chuyên nghiệp, cùng với công nghệ tối ưu hóa kỹ thuật số Ultra-Fine™ hàng đầu để xử lý màu hiệu suất cao, giảm nhiễu được cấp bằng sáng chế và khả năng HDR động, cho phép người dùng dễ dàng trải nghiệm cảm giác thích thú vô biên do các sản phẩm video cấp chuyên nghiệp mang lại. Tái tạo hình ảnh 3D chính xác Hình ảnh được tái tạo 3D chính xác, với đường viền sắc nét, chi tiết phong phú và công nghệ màu sắc có độ trung thực cao, có khả năng hiển thị hình thái ba chiều của các mẫu hiển vi một cách không bị mất mát. |  |
| MPLSAPO Infinity Plan APO LWD Mục tiêu, OFN=26,5, M26 Vít ren | |||||||
| Độ phóng đại | Người mẫu | NA | WD | Giải pháp | Độ sâu trường ảnh | Chiều dài ống | tiêu điểm |
| (mm) | (μm) | (μm) | (mm) | (mm) | |||
| 1x | Kế hoạch Apo-1X | 0,015 | 80 | 10 | 1480 | F=200mm | 95mm |
| 2x | Kế hoạch Apo-2X | 0,05 | 34 | 5 | 91 | ||
| 5x | Kế hoạch Apo-5X | 0,15 | 34-11 | 2 | 14 | ||
| 10 lần | Kế hoạch Apo-10X | 0,3 | 9,5-34 | 1 | 3,5 | ||
| 20 lần | Kế hoạch Apo-20X | 0,45 | 3,4-20 | 0,7 | 1.6 | ||
| 50 lần | Kế hoạch Apo-50X | 0,55 | 7,5 | 0,5 | 0,9 | ||
| 100 lần(Không bắt buộc) | Kế hoạch Apo-100X | 0,8 | 2.1 | 0,4 | 0,6 | ||

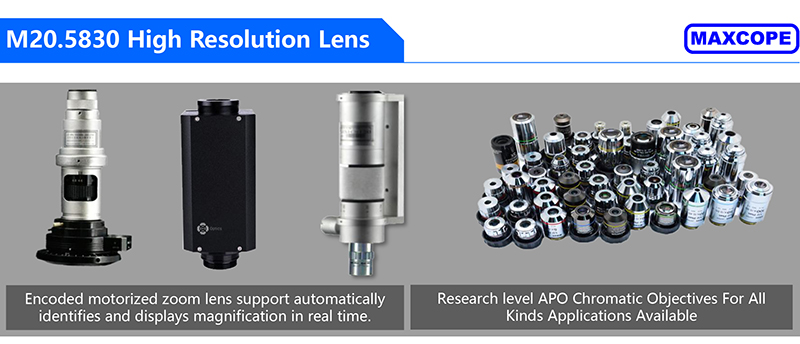

Mục tiêu NA rộng Độ phân giải mục tiêu của kính hiển vi là sự đảm bảo cơ bản cho hình ảnh kính hiển vi. M20.5830 sử dụng khẩu độ số (NA) trong khoảng từ 0,015 đến 0,9 (trong môi trường không khí). Với ánh sáng thích hợp, nó mang lại hình ảnh hiển vi có độ phân giải cao với các cạnh sắc nét và chi tiết phong phú. Mục tiêu Apochromatic Công nghệ hiệu chỉnh màu APO (Apochromatic) giải quyết hiệu quả quang sai màu, độ phân tán và phổ thứ cấp trong ống kính, nâng cao hơn nữa chất lượng hình ảnh và đưa độ phân giải quang học gần đến giới hạn lý thuyết. Công nghệ khoảng cách làm việc dài Ống kính có khoảng cách làm việc siêu dài, trong khi vẫn duy trì độ phân giải 1 µm, đạt được khoảng cách làm việc là 34 mm. Ngoài việc ngăn ngừa hư hỏng và cho phép quan sát các lỗ hoặc rãnh sâu, nó còn cung cấp nền tảng vững chắc cho khả năng mở rộng hệ thống Thấu kính đồng tiêu quang phổ (Tùy chọn) Thấu kính đồng tiêu quang phổ, dựa trên công nghệ phân tán ánh sáng trắng, mang lại khả năng thích ứng đo rộng nhất. Ngay cả trên bề mặt kính nhẵn hoặc vật liệu gương đánh bóng, nó có thể đạt được các phép đo hiệu quả. Độ phân giải trục Z của nó có thể đạt tới dưới 10 nm và khi kết hợp với bệ dịch chuyển áp điện có độ chính xác cao, nó cho phép đo biên dạng chính xác, diện tích lớn của các mẫu. Mô hình thu được có thể được kết hợp thêm với các hình ảnh độ sâu trường ảnh quang học để cuối cùng tạo ra mô hình 3D màu cấp độ đo lường. |  |

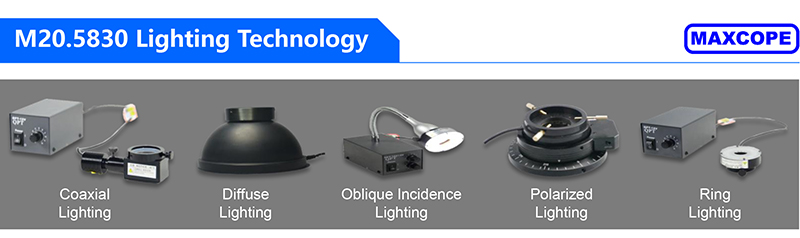

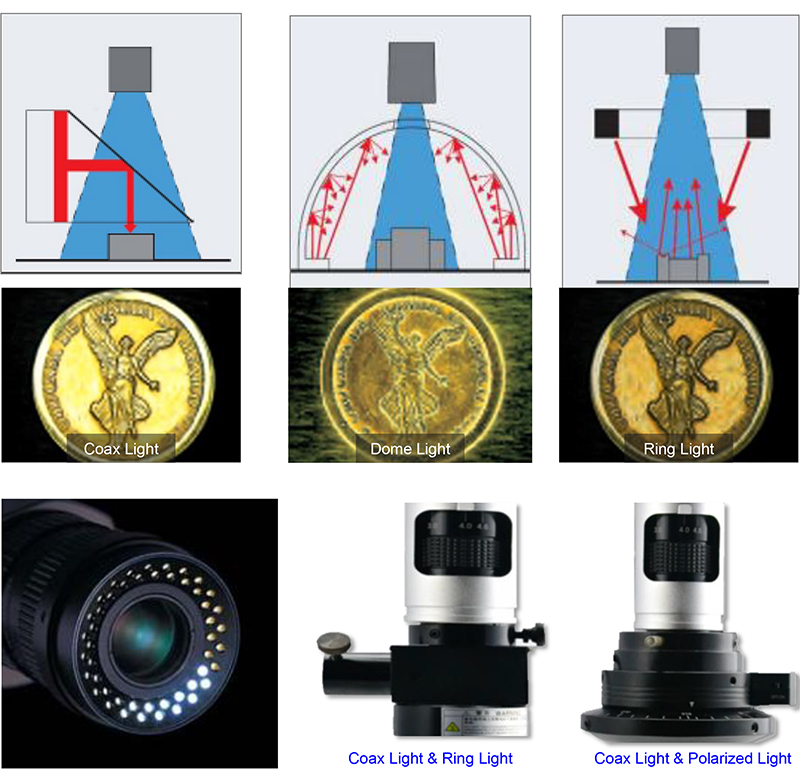

Kỹ thuật chiếu sáng kính hiển vi Nguồn sáng chất lượng cao là một trong những nền tảng của hình ảnh kỹ thuật số và chế độ chiếu sáng phù hợp là điều cần thiết để hiển thị chi tiết mẫu. Các thiết bị chiếu sáng được sử dụng trong M20.5830 đều là nguồn sáng được thiết kế cho hệ thống thị giác máy. Chúng có dải quang phổ rộng, tái tạo màu sắc trung thực, kiểu dáng đa dạng và tuổi thọ dài (trên 30.000 giờ). Các cấu hình chiếu sáng khác nhau của M20.5830 cho phép thực hiện các kỹ thuật chiếu sáng tổng hợp phù hợp với các yêu cầu quan sát khác nhau. Kết hợp với công nghệ tuyệt chủng kỹ thuật số (HDR), chúng tiết lộ các chi tiết mẫu một cách hoàn hảo. |

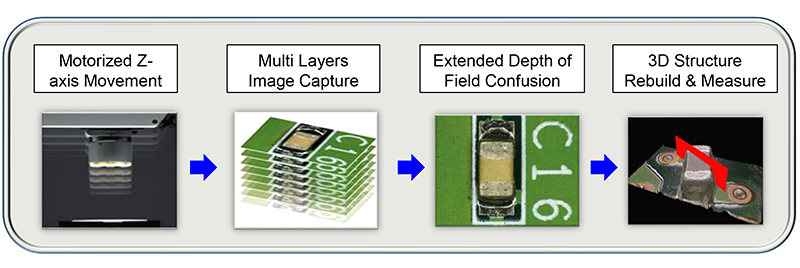

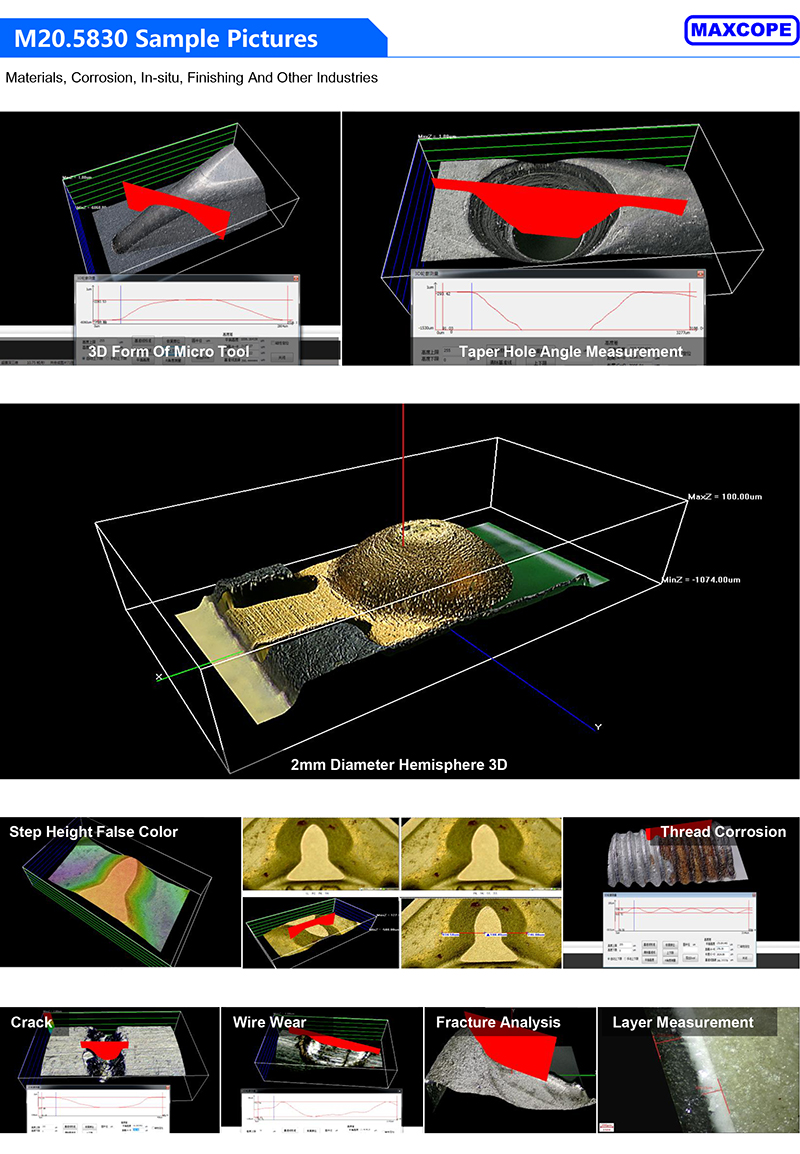

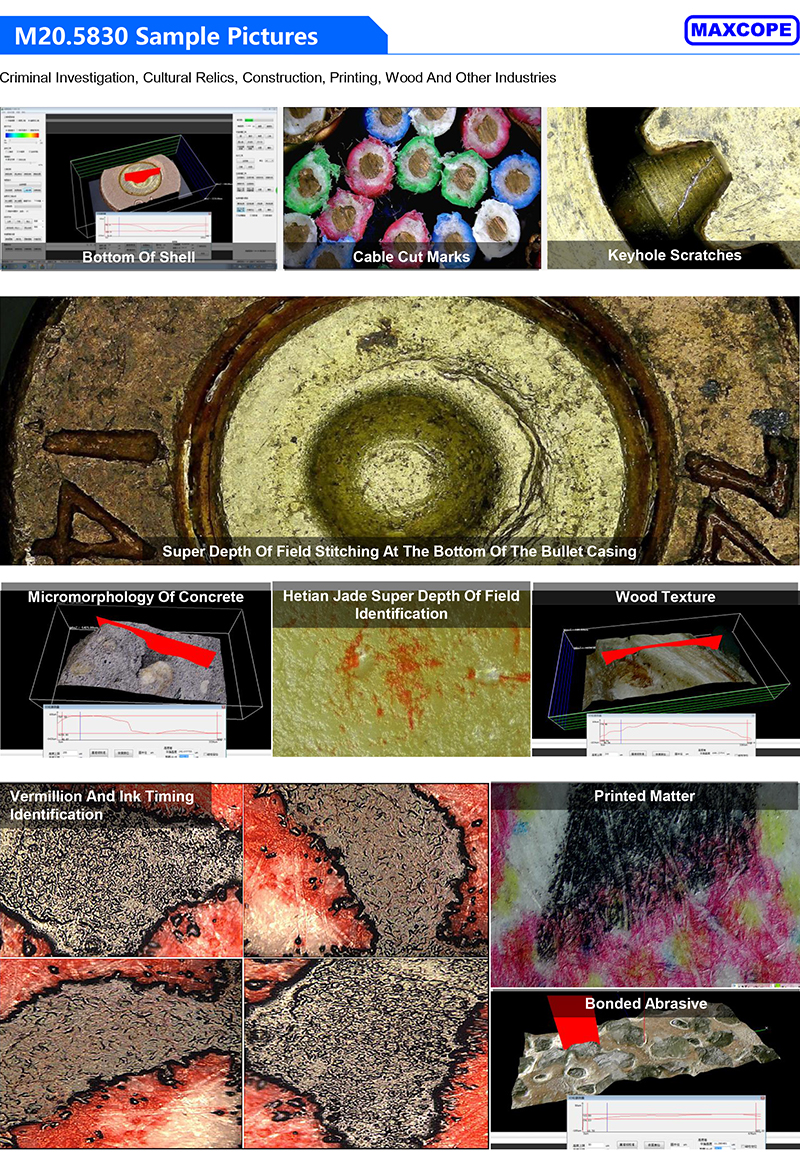

Quét tốc độ cao các hình ảnh có độ phân giải cực cao Hệ thống kính hiển vi trường siêu sâu 3D hoàn toàn phá vỡ những hạn chế cố hữu về quang học của kính hiển vi. Có thể thu được hình ảnh ba chiều của mẫu trong vòng 10 giây. Các mẫu chất lượng cao ở các độ cao khác nhau có thể dễ dàng Chụp ảnh, thu được hình ảnh mặt phẳng chất lượng cao, sau đó xây dựng mô hình 3D và đo chính xác thang đo không gian ba chiều thông qua chế độ đo thông minh. Inch. Trong khi thu được hình ảnh mặt phẳng/hình ảnh 3D chất lượng cao, hệ thống cũng cung cấp khả năng quan sát 3D của các mô hình đám mây đồng tiêu với mức độ hoàn toàn tự do. Nó cho phép người dùng quan sát mẫu từ mọi góc độ và hệ thống có thể thực hiện quan sát 3D tự động bằng kính hiển vi tốc độ cao thông qua thiết kế tích hợp. quan sát, đo lường. Phần mềm hệ thống này áp dụng công nghệ hiệu chỉnh dịch chuyển và nhận dạng cạnh mới nhất, có thể loại bỏ hoàn toàn các cạnh lởm chởm của hình ảnh. Nó là sự thay thế lý tưởng cho kính hiển vi điện tử ở độ phóng đại thấp (quang học <2000X. Video <10000x). vượt xa định mức Phạm vi kiểm tra bề mặt (bao gồm cả kính hiển vi điện tử). Đưa việc sử dụng kính hiển vi ánh sáng lên tầm cao mới.<2000X. Video <10000x). far beyond the norm The scope of surface inspection (including electron microscopy). Take the use of light microscopy to new heights. |
Điều khiển hoàn toàn tự động Vật kính của kính hiển vi 3D siêu sâu trường ảnh có thể được di chuyển đến vị trí được chỉ định thông qua điều khiển chương trình và người dùng có thể điều chỉnh độ cao của vật kính bằng cách xoay lên xuống. Thân zoom có thể được điều chỉnh bằng điện để thu được các độ phóng đại khác nhau và độ sáng của nguồn sáng có thể được điều chỉnh trong quá trình quan sát. |
Quan sát độ sâu trường siêu lớn Độ sâu trường ảnh của hệ thống kính hiển vi 3D siêu sâu trường lớn hơn 20 lần so với kính hiển vi ban đầu và có thể thu được hình ảnh rõ nét ở bất kỳ vị trí nào ngay cả khi bề mặt phôi có độ không đồng đều lớn. |

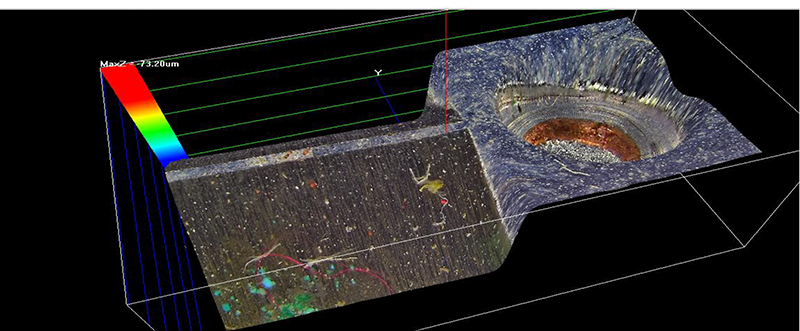

Kính hiển vi 3D trường siêu sâu Tái tạo các đặc điểm địa hình ba chiều của các vật thể cực nhỏ, người dùng có thể tự động tái tạo lại hình ảnh ba chiều của bề mặt vật thể thông qua chức năng xử lý hình ảnh độc đáo của hệ thống thông qua một vài cài đặt đơn giản. |

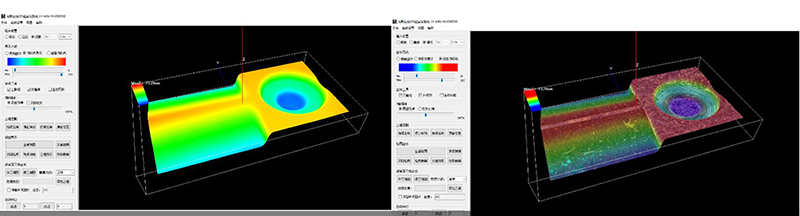

Hiệu ứng hiển thị 3D khác nhau Hệ thống kính hiển vi 3D trường siêu sâu tái tạo lại hình ảnh 3D của bề mặt phôi bằng cách đo chiều cao của từng vị trí trên bề mặt phôi. Hệ thống cung cấp bản đồ màu 3D thật, bản đồ bề mặt và bản đồ màu sai, người dùng có thể quan sát phôi từ mọi hướng và nắm bắt được hình dạng của phôi. |
Chức năng đo lường và ghi nhãn hoàn hảo |

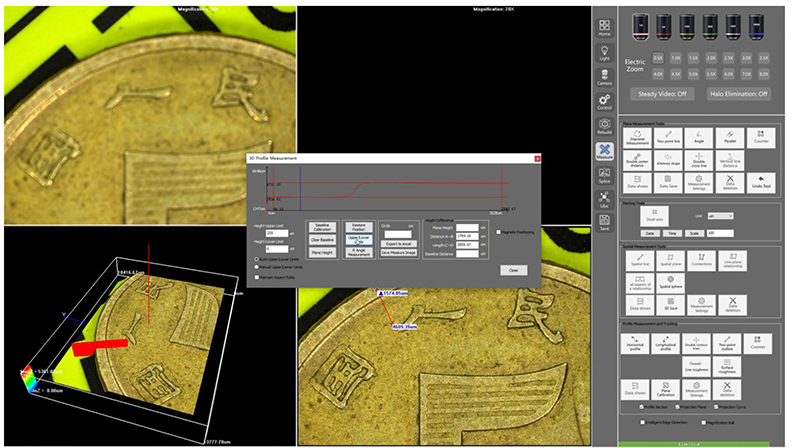

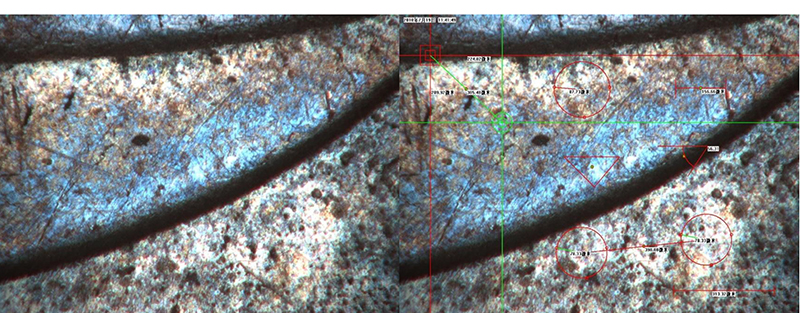

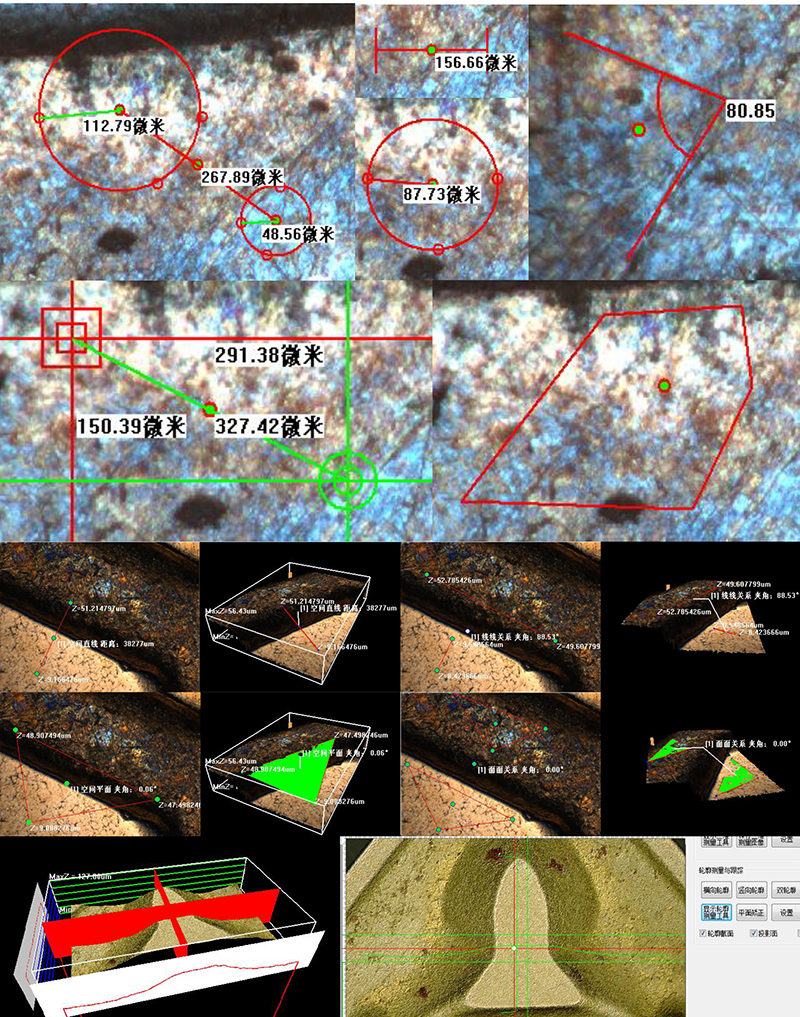

Đo lường mặt phẳng & âm thanh nổi Bao gồm các phép đo hai chiều như đường thẳng, đường thẳng song song, hình tròn và hình chữ nhật; các phép đo ba chiều như diện tích mặt cắt ngang, thể tích mặt cắt ngang và đường cong chiều cao. Người dùng có thể chú thích các đối tượng trong video, hình ảnh, bản đồ độ sâu toàn cảnh và chế độ xem 3D tương ứng. |

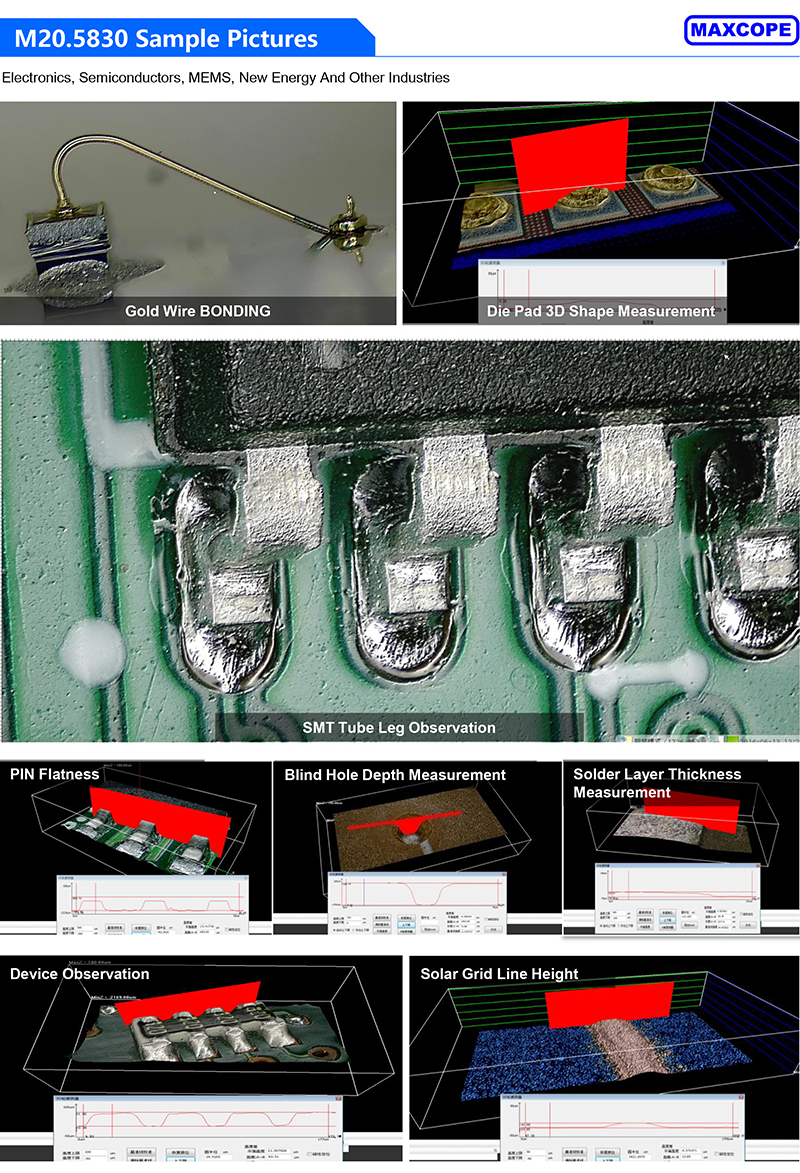

| Bề mặt gương, Rãnh lỗ tỷ lệ đường kính-độ sâu lớn, Bề mặt hồ quang mịn, Thân trong suốt, Bề mặt nghiêng góc lớn |

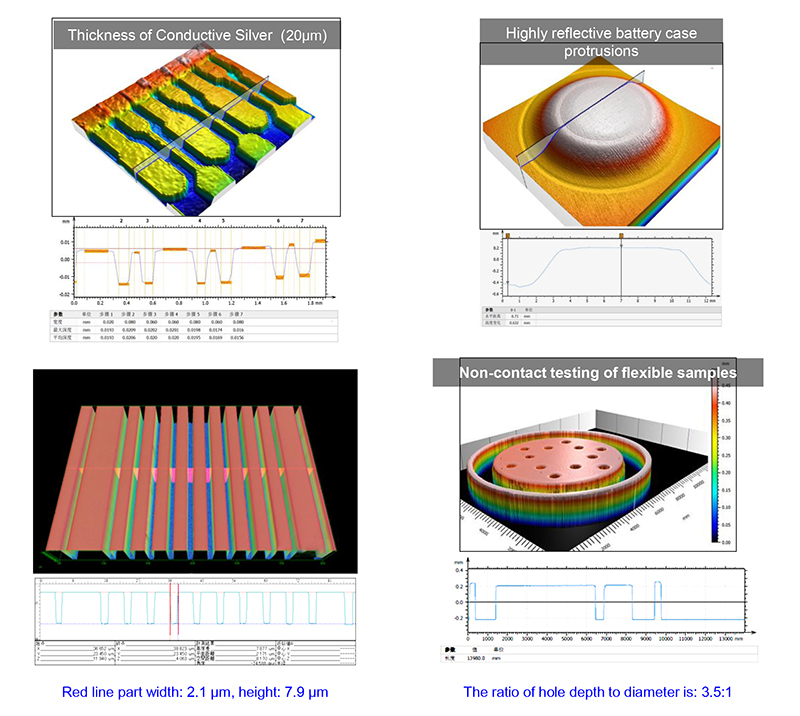

Khả năng thích ứng vật liệu rộng, độ ổn định vượt trội, hiệu quả phát hiện cao. Thấu kính tiêu điểm quang phổ dựa trên công nghệ phân tán ánh sáng trắng mang lại khả năng thích ứng đo rộng nhất. Ngoài các vật liệu thông thường, nó có thể đo hiệu quả các bề mặt kính nhẵn, vật liệu gương đánh bóng, lớp dính trong suốt và vật liệu màng mỏng. Độ phân giải trục Z của nó có thể đạt dưới 10 nm. Khi kết hợp với bệ dịch chuyển áp điện có độ chính xác cao, nó cho phép đo đường viền mẫu chính xác, diện tích lớn. Mô hình đường viền thu được có thể được hợp nhất với hình ảnh độ sâu trường ảnh quang học, cuối cùng tạo ra mô hình 3D màu cấp độ đo lường. |

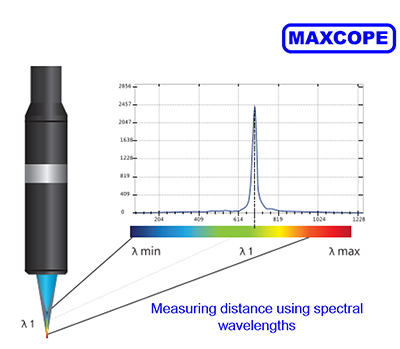

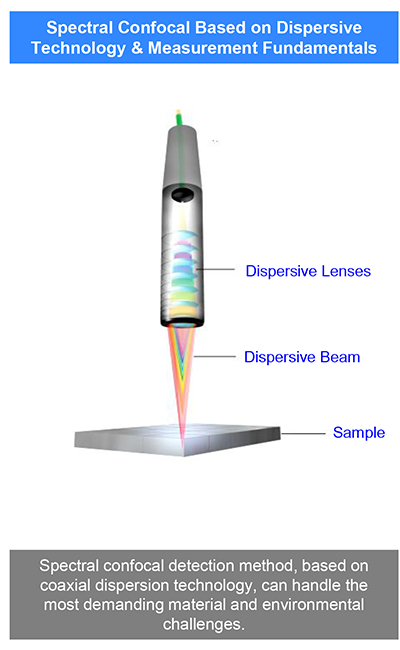

Nguyên lý phát hiện & Phản hồi quang phổ cơ bản Thấu kính tiêu điểm quang phổ dựa trên công nghệ phân tán ánh sáng trắng mang lại khả năng thích ứng đo rộng nhất. Ngoài các vật liệu thông thường, nó có thể đo hiệu quả các bề mặt kính nhẵn, vật liệu gương đánh bóng, lớp dính trong suốt và vật liệu màng mỏng. Độ phân giải trục Z của nó có thể đạt dưới 10 nm. Khi kết hợp với bệ dịch chuyển áp điện có độ chính xác cao, nó cho phép đo đường viền mẫu chính xác, diện tích lớn. Mô hình đường viền thu được có thể được hợp nhất với hình ảnh độ sâu trường ảnh quang học, cuối cùng tạo ra mô hình 3D màu cấp độ đo lường. |  |
| Kính hiển vi kiểm tra cơ giới M20.5830 | ||||||
| Hệ thống quang học | Hệ thống | Hệ thống quang học Infinity Plan, 12x-8000x | ||||
| Tỷ lệ thu phóng | 16:1 Phạm Vi Zoom Siêu Lớn | |||||
| Chế độ thu phóng | Điều khiển thu phóng cơ giới | |||||
| Khoảng cách làm việc | 80mm, Vật kính dưới 1x (20x-320x) | |||||
| phóng đại | 12x-8000x, Tự động hiển thị & Chọn độ phóng đại tổng trong phần mềm | |||||
| Máy ảnh kỹ thuật số | Cảm biến | 1/1.7"CMOS, 12M (4000x3000) | ||||
| đầu ra | USB 3.0 | |||||
| FPS | 60FPS | |||||
| Màu sắc | Công nghệ phục hồi Ultra-Fine™ Color Engine hiệu suất cao | |||||
| HDR | Ủng hộ | |||||
| Chiếu sáng | Nguồn sáng | Đèn LED độ sáng cao | ||||
| Thời gian sống | 30000 giờ | |||||
| Chế độ xem | Trường sáng | Đèn LED chiếu sáng đồng trục bên phải | ||||
| Trường tối | Trường tối + Chế độ xem lỗ sâu | |||||
| Ánh sáng nghiêng | 4 phân đoạn được điều khiển bằng phần mềm | |||||
| Phân cực | Đèn LED vòng phân cực | |||||
| DIC | (Không bắt buộc) | |||||
| truyền | (Không bắt buộc) | |||||
| Trục Z Tập trung | Chế độ lấy nét | Lấy nét thủ công + Lấy nét tự động | ||||
| Z di chuyển | Cơ giới Z di chuyển100mm, Chiều cao mẫu tối đa 150mm | |||||
| Độ phân giải Z | Z 100nm | |||||
| Trục X/Y Giai đoạn làm việc | Thủ công | Phạm vi di chuyển thủ công 70mmx50mm | ||||
| Có động cơ | Phạm vi di chuyển cơ giới 100x100mm, Độ phân giải 50nm | |||||
| Trọng lượng tối đa | 2,5kg | |||||
| Góc nhìn | Tiêu chuẩn | Chế độ xem dọc | ||||
| Chế độ xem nghiêng | +/-90° Chế độ xem nghiêng với tay cầm nghiêng | |||||
| Quay | Giai đoạn làm việc thủ công Xoay 360 độ | |||||
| Khách quan | Công suất thấp hơn | Vật kính 0,5x, WD 140mm | ||||
| Vật kính 1.0x, WD 80mm | ||||||
| cầm tay | Kính hiển vi cầm tay zoom 1-250x để chạm và xem nhanh, phóng đại màn hình thông minh, lấy nét tự động một phím | |||||
| Công suất cao | MPLSAPO vô cựcKế hoạch APOMục tiêu LWD, OFN=26,5, Ren vít M26 | |||||
| 5X | 10X | 20X | 50X | 100X (Tùy chọn) | ||
| LWD | LWD | LWD | LWD | LWD | ||
| NA: 0,15 | NA: 0,3 | NA: 0,45 | NA: 0,55 | NA: 0,8 | ||
| 100x-1600x | 200x-3200x | 400x-6400x | 1000x-8000X | 2000X-16000X | ||
| Tiêu điểm quang phổ | Quang phổ ánh sáng trắng | 0,1mm-25 mmPhạm vi đo, Độ phân giải tối đa 0,2nm (Tùy chọn) | ||||

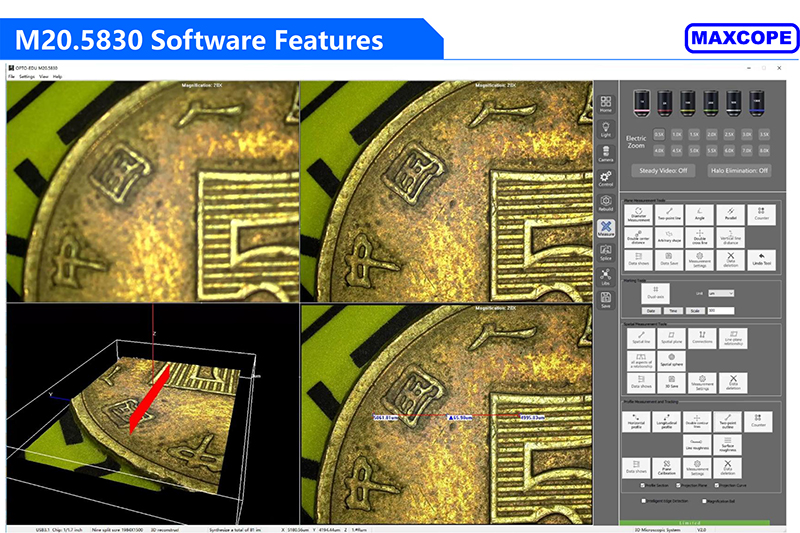

| Phần mềm | Hệ thống | Hệ thống Windows 11 được cài đặt sẵn phần mềm hệ thống kính hiển vi 3D | ||||
| Ánh sáng | Kiểm soát 4 vùng ánh sáng, trường sáng, truyền ánh sáng, v.v. | |||||
| Máy ảnh | Độ sáng, Độ tương phản, Độ sắc nét, Độ phơi sáng, HDR, v.v. | |||||
| Điều khiển | Điều khiển thời gian thực di chuyển tự động X/Y/Z 3D, hiển thị góc nghiêng và độ phóng đại theo thời gian thực | |||||
| Xây dựng lại | Tự động xây dựng lại 3D, Điều khiển lấy nét tự động | |||||
| Đo lường | Đo 2D, Đo 3D, Đo không gian | |||||
| Khâu | Khâu hình ảnh lớn 2D hoàn toàn tự động, Khâu hình ảnh nhiều lớp 2D + 3D | |||||
| Cứu | Lưu ảnh 3D, Lưu ảnh ghép, xuất file Word báo cáo | |||||
| Máy tính | Máy tính, Màn hình 4K, Bàn phím, Chuột | |||||
| phụ kiện | Điều khiển | Hộp điều khiển, Joy Stick | ||||
| Chống rung | Bộ 4 Chân Chống Rung | |||||
| Phụ kiện | Micromet giai đoạn, Bộ công cụ lắp đặt, Bộ vệ sinh | |||||
