ズームステレオ 0.7 ～ 4x

ズームステレオ 0.7-4x

主な仕様

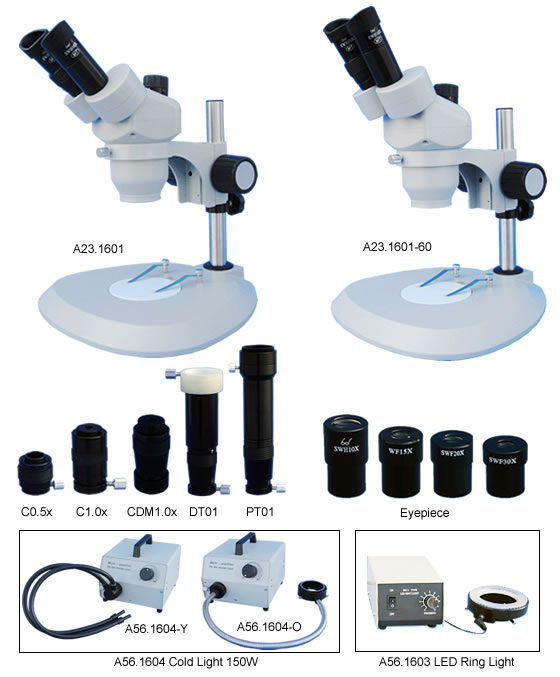

モデル	A23.1601	A23.1601-60
総合倍率	7倍～40倍（標準）、拡張総合倍率：3.5倍～240倍
頭	双眼鏡 45°	双眼鏡 60°
接眼レンズ	ハイアイポイント・広視野接眼レンズ SWH10x/Φ23mm
ズーム対物レンズ	0.7x-4.0x、作動距離110mm。
本体	支柱と本体の合わせ寸法：76mm
台	A54.1601 ポールスタンド、光源なし --焦点範囲100mm、中央作業台の直径はΦ95mm ●支柱中心から本体中心までの距離は140mm ●丸柱のサイズはΦ25mm

オプションのアクセサリ
接眼レンズ	A51.1601-15	WF15×/17mm
	A51.1601-20	WF20×/14mm
	A51.1601-30	WF30×/9mm
	A51.1602-10	WF10x マイクロメータ0.1mm付
補助目的	A52.1621-05	0.5倍、WD195mm
	A52.1621-07	0.7倍、WD145mm
	A52.1621-15	1.5倍、WD58mm
	A52.1621-20	2.0倍、WD35mm
アダプタ	A55.1601-01	PT01、フォトアダプター
	A55.1602-01	DT01、デジタルカメラアダプター
	A55.1603-03	C0.3、CCD アダプター 0.5x
	A55.1603-05	C0.5、CCD アダプター 0.5x
	A55.1603-10	C1.0、CCD アダプター 1.0x
	A55.1603-10M	CDM1.0、CCDアダプタ1.0倍、マイクロメータ付
イルミネーター	A56.1603	LEDリングライト、明るさ調節可能
	A56.1604-Y	冷光150W、2重光ファイバー
	A56.1604-O	冷光150W、リングライト
台	A54.1601~20	20種類のスタンドをご用意。写真を見るにはここをクリック

光学系技術データシート
接眼レンズ	目的	本体	0.5倍	0.7倍	1.5倍	2.0倍
標準倍率		0.7x-4.0x	0.35x-2.0x	0.49x-2.8x	1.05x-6.0x	1.4倍～8倍
5倍	総合倍率	3.5倍～20倍	1.75x-10x	2.45x-14x	5.3倍～30倍	7倍～40倍
5倍	視野 (mm)	Φ32.8～Φ5.75	Φ65.7～Φ11.5	Φ46.9～Φ8.2	Φ21.9-Φ3.4	Φ16.4～Φ2.6
10倍	総合倍率	7倍～40倍	3.5倍～20倍	4.9x-28x	10.5倍～60倍	14倍～80倍
10倍	視野 (mm)	Φ32.8～Φ5.75	Φ65.7～Φ11.5	Φ46.9～Φ8.2	Φ21.9～Φ3.4	Φ16.4～Φ2.6
15倍	総合倍率	10.5倍～60倍	5.3倍～30倍	7.4倍～42倍	15.8倍～90倍	21x-120x
15倍	視野 (mm)	Φ24.3～Φ4.3	Φ48.6～Φ8.5	Φ34.7～Φ6.1	Φ16.2～Φ2.8	Φ12.1～Φ2.1
20倍	総合倍率	14倍～80倍	7倍～40倍	9.8x-56x	21x-120x	28x-160x
20倍	視野 (mm)	Φ20～Φ3.5	Φ40～Φ7	Φ28.6～Φ5	Φ13.3～Φ2.3	Φ10-Φ1.8
30倍	総合倍率	21x-120x	10.5倍～60倍	14.7x～84x	31.5x-180x	42x-240x
30倍	視野 (mm)	Φ12.9～Φ2.3	Φ25.7-Φ4.5	Φ18.4～Φ3.2	Φ8.6～Φ1.5	Φ6.4～Φ1.1
ワーキングディスタンス(mm)		110	195	145	50	35
