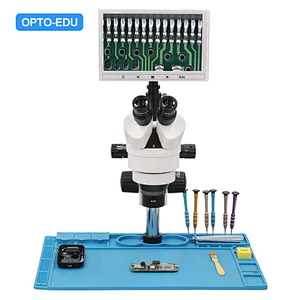

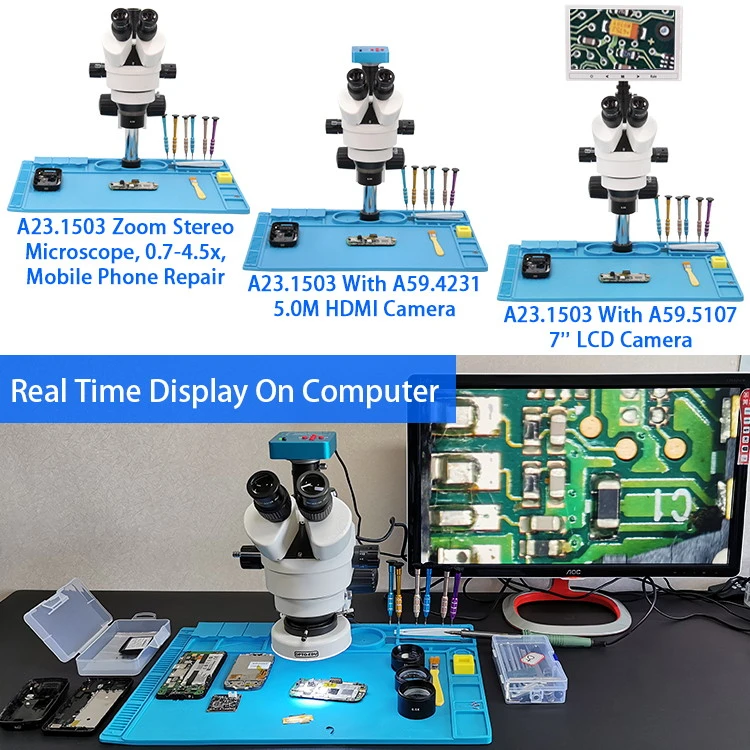

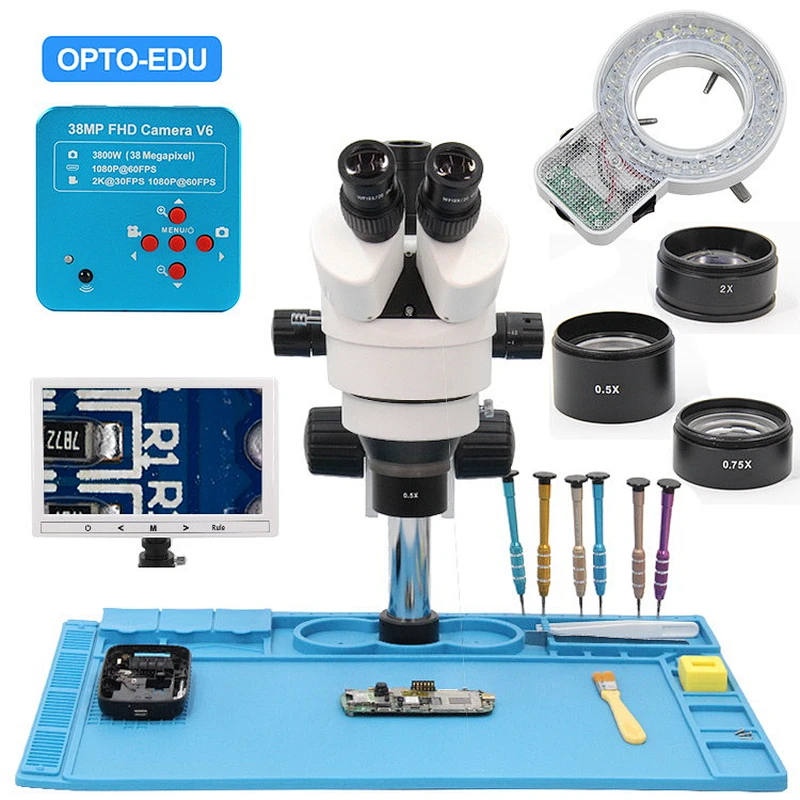

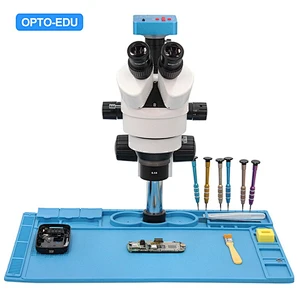

OPTO-EDU A23.1503 ズーム式実体顕微鏡 0.7～4.5倍携帯電話修理

ズーム実体顕微鏡 0.7～4.5倍携帯電話修理

0.7~4.5倍高品質光学系ズーム式実体顕微鏡

電話修理台480x320mmのための大きい合金の柔らかいパッドの作業域、

38M HDMI+USB デジタルカメラ & LCD スクリーンカメラオプション

上部 56 個の LED 右ライトの明るさ調整可能オプション

WF15x、WF20x 接眼レンズ、補助レンズ 0.5x、2.0x オプション

頭：三眼鏡筒両眼管視度調整可能
ライトスプリットスイッチ E100:P0/E0:P100
接眼レンズアダプター + 1.0x C マウント付き
接眼レンズ:WF10x/20mm、どちらもアイカップ付き
ズームレンズ：0.7～4.5倍
ズーム率:1:6.5
倍率：7x-45x、オプションの接眼レンズと補助レンズで最大 3.5x-180x
WD:作動距離100mm、標準1.0xレンズ付き
視界:視野 1~95.2mm

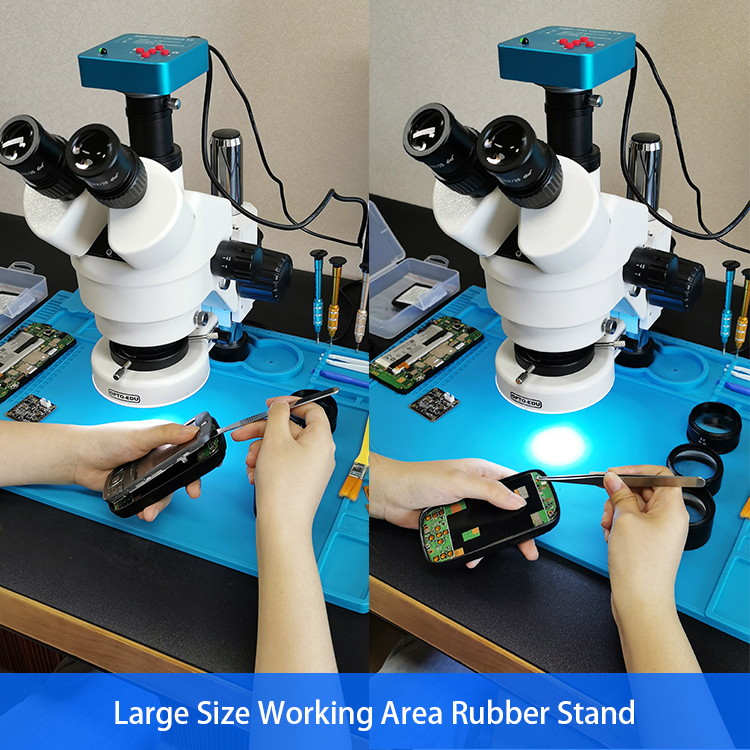

台：大型ポールスタンド、サイズ480x320mm、ポール高さ240mm、直径32mm、耐熱ソフトラバーパッド付き、電話PCB修理用作業エリア

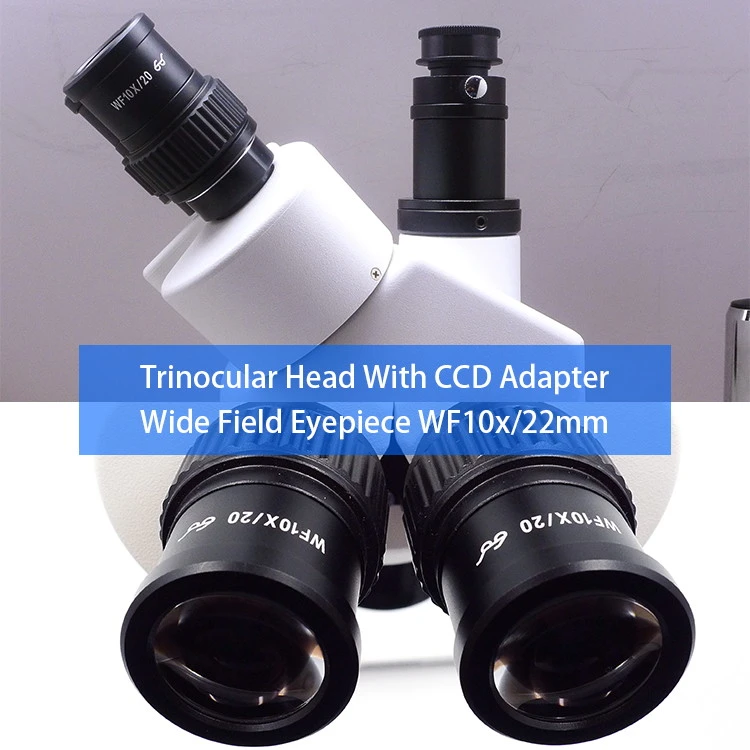

三眼鏡筒両眼管視度調整可能

ライトスプリットスイッチ E100:P0/E0:P100

接眼レンズアダプター + 1.0x C マウント付き

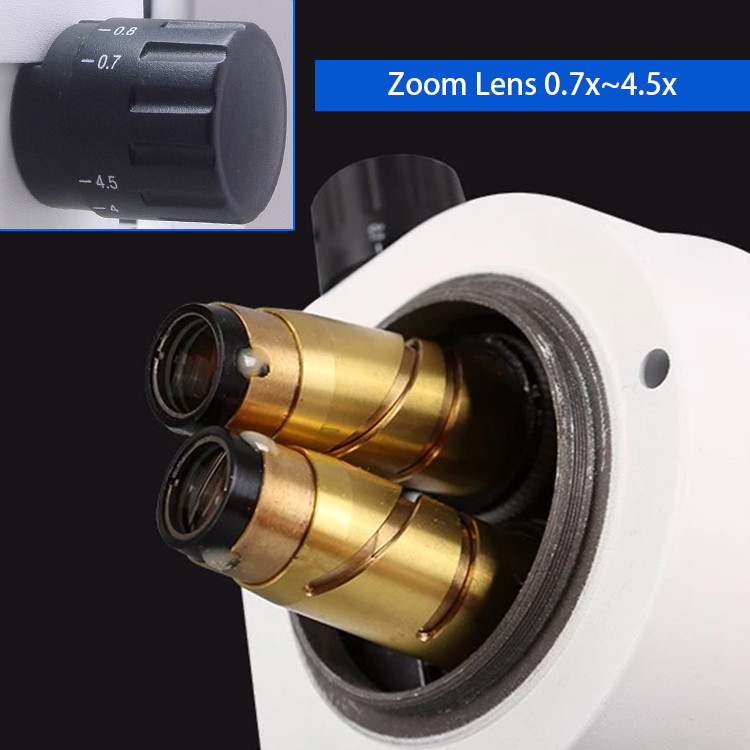

ズームレンズ: 0.7~4.5x

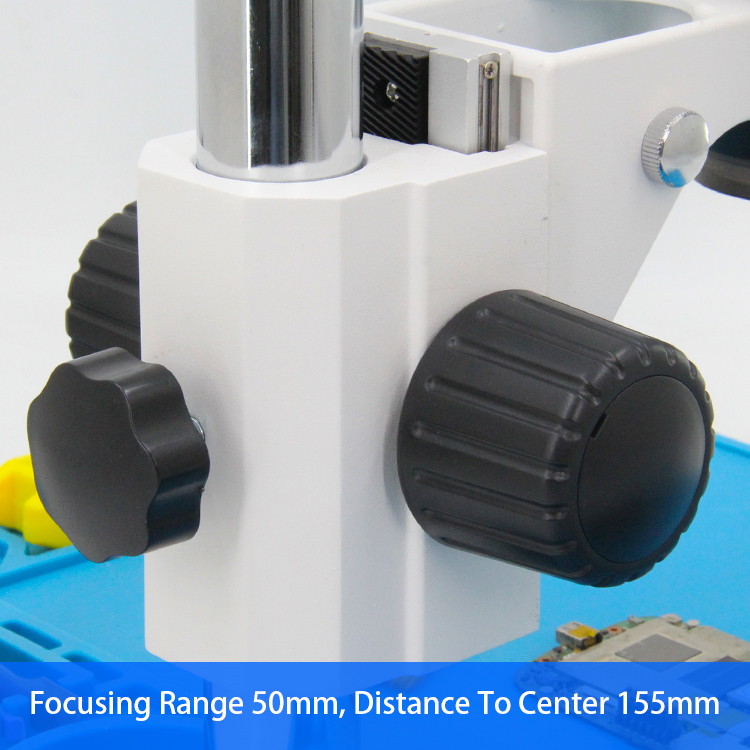

焦点距離 50mm、中心までの距離 155mm

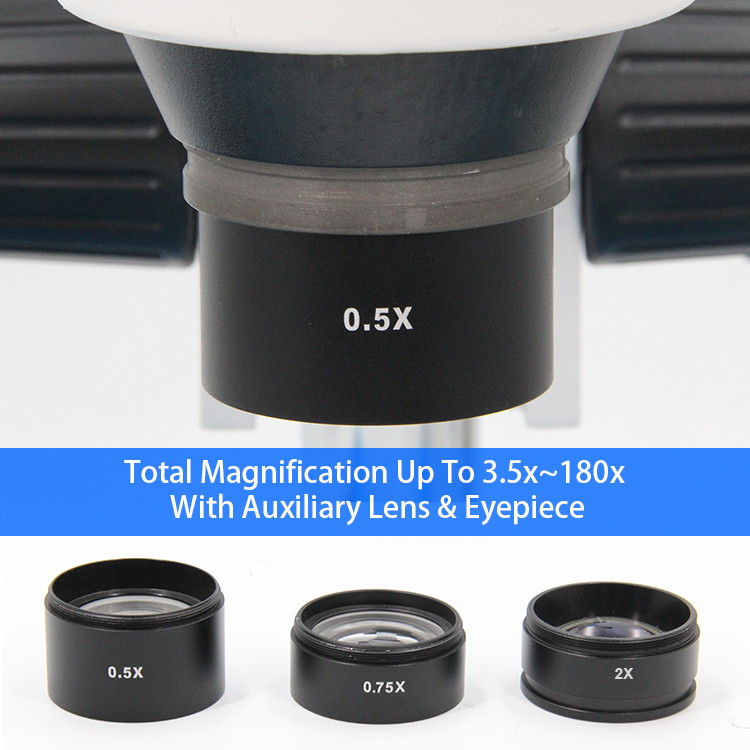

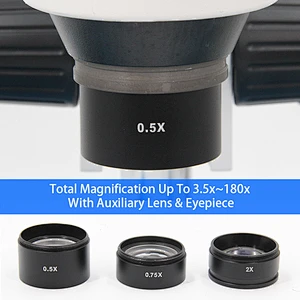

オプションの接眼レンズと補助レンズで最大 3.5x-180x の総合倍率

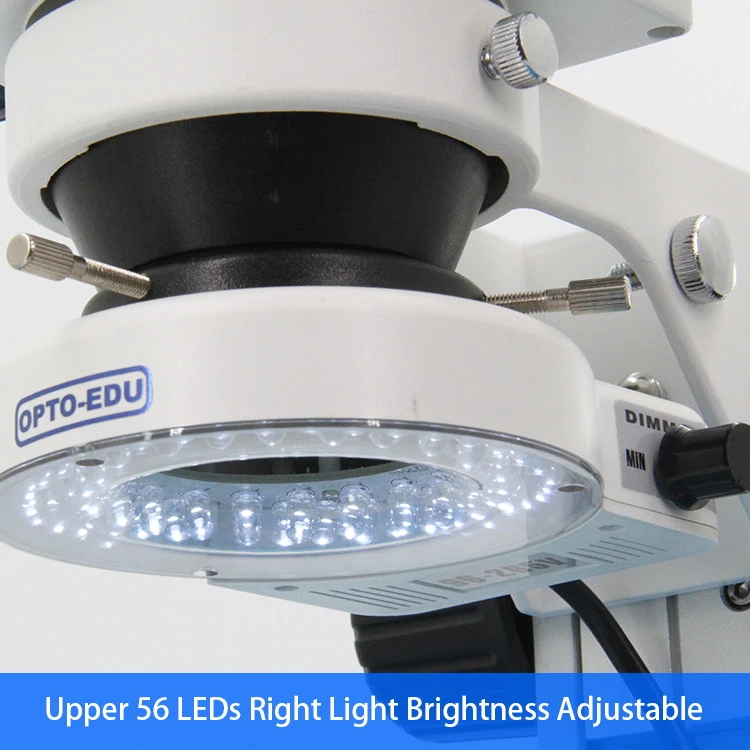

上部 56 個の LED 右ライトの明るさ調整可能

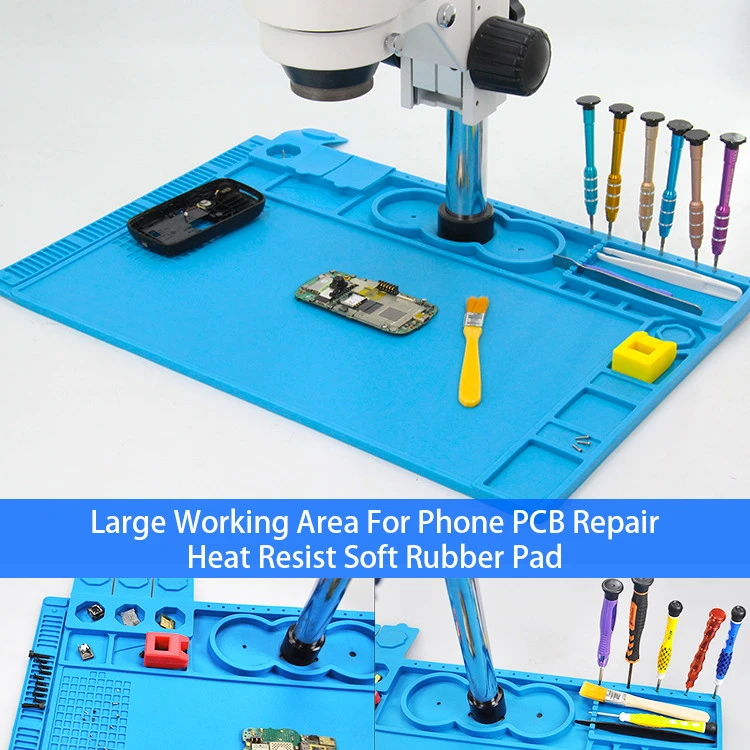

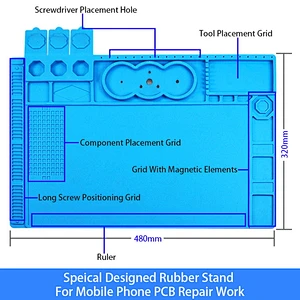

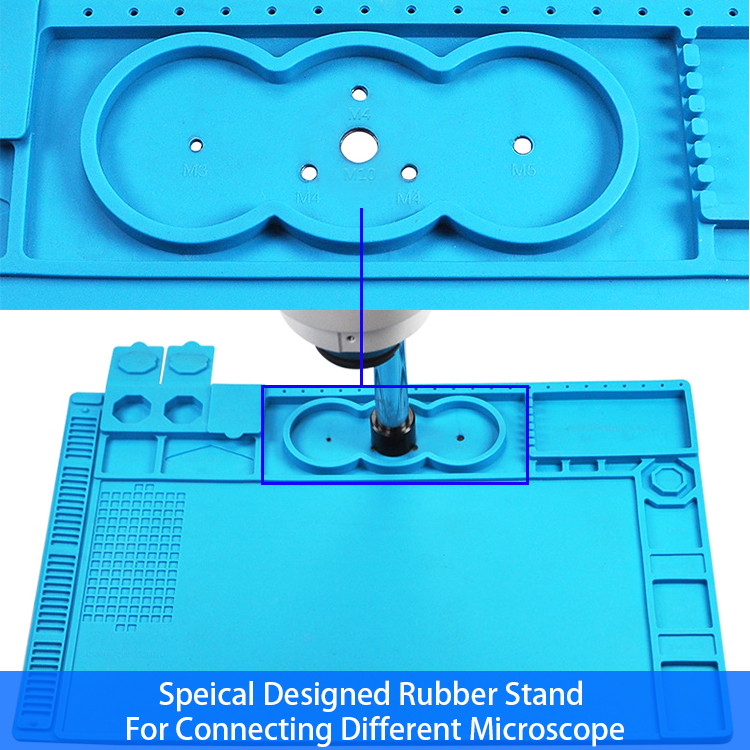

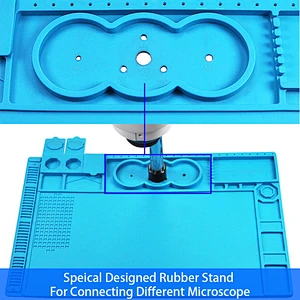

大型ポールスタンド、サイズ480x320mm、ポール高さ240mm、直径32mm、耐熱ソフトラバーパッド付き、電話PCB修理用作業エリア

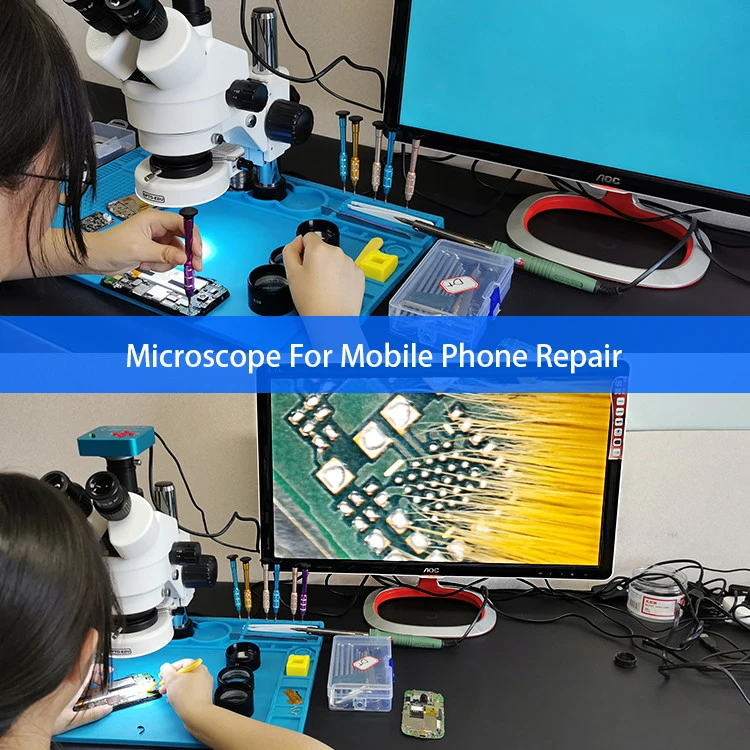

A23.1503 DIY 電話 PCB 修理顕微鏡
頭	三眼鏡筒両眼管視度調整可能ライトスプリットスイッチ E100:P0/E0:P100 接眼レンズアダプター + 1.0x C マウント付き
接眼レンズ	WF10x/20mm、どちらもアイカップ付き
ズームレンズ	0.7～4.5倍
ズーム率	1:6.5
倍率	7x-45x、オプションの接眼レンズと補助レンズで最大 3.5x-180x
WD	作動距離100mm、標準1.0xレンズ付き
視界	視野 1~95.2mm

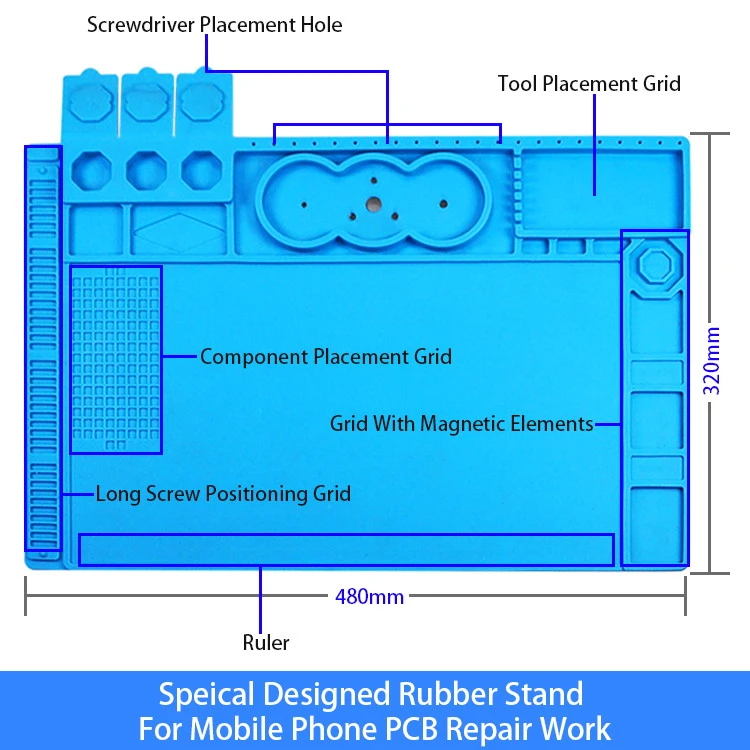

台	大型ポールスタンドサイズ480×320mm、ポール高さ240mm、Dia.32mm、耐熱ソフトラバーパッド付き、電話PCB修理用作業エリア

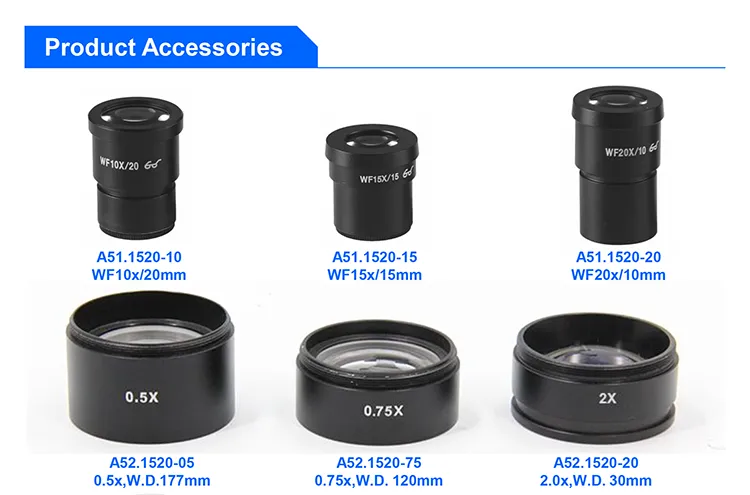

オプションのアクセサリ		カタログ番号
接眼レンズ	WF15x/15mm、ハイアイポイント	A51.1520-15
接眼レンズ	WF20x/10mm、ハイアイポイント	A51.1520-20
補助レンズ	0.5倍、WD177mm	A52.1520-05
	0.75倍、WD120mm	A52.1520-75
	2.0倍、WD30mm	A52.1520-20

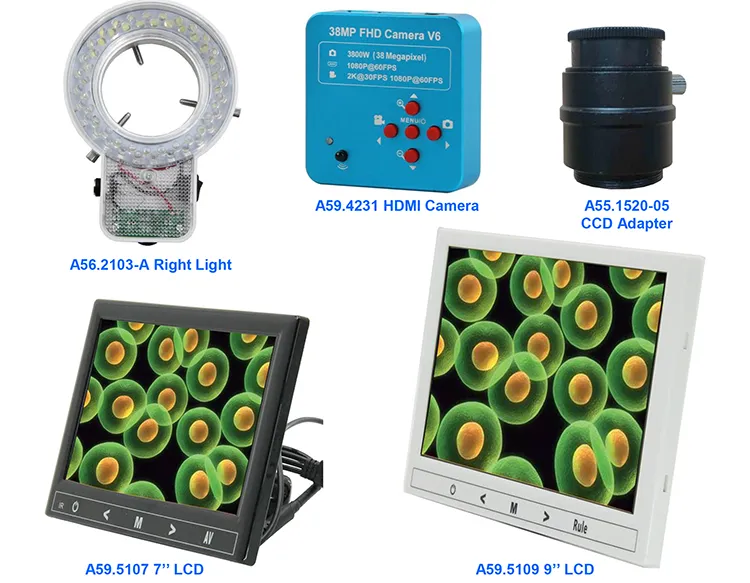

光源	上部 56 個の LED 右ライトの明るさ調整可能	A56.2103-A
デジタルカメラ	HDMI+USB+TF デジタルカメラ 38.0M USBメジャー	A59.4231
	7型液晶デジタルカメラ、AV出力	A59.5107
	9型液晶デジタルカメラ、AV出力	A59.5109
CCDアダプター	アイピースアダプター + 0.5x Cマウント	A55.1520-05

A23.1503 ズーム実体顕微鏡光学データシート
目的	標準 1.0x		補助 0.5x		補助 0.75x		補助 2.0x
W、D。	100mm		177mm		120mm		30mm
接眼レンズ	マグ	ビューフィールド	マグ	ビューフィールド	マグ	ビューフィールド	マグ	ビューフィールド
10X/20mm	7.0X	28.6mm	3.5X	57.1mm	5.25倍	43.8mm	14X	14.3mm
	45.0X	4.4mm	22.5X	8.9mm	45倍	6.5mm	90倍	2.2mm
15X/15mm	10.5倍	21.1mm	5.25X	42.8mm	7.87倍	31.8mm	21X	10.7mm
	67.5X	3.3mm	33.75X	6.7mm	50.6倍	4.7mm	135X	1.7mm
20X/10mm	14.0X	14.3mm	7.0X	28.6mm	10.5倍	23.9mm	28X	7.1mm
	90.0X	2.2mm	45.0X	4.4mm	67.5倍	3.6mm	180X	1.1mm
