WF20x

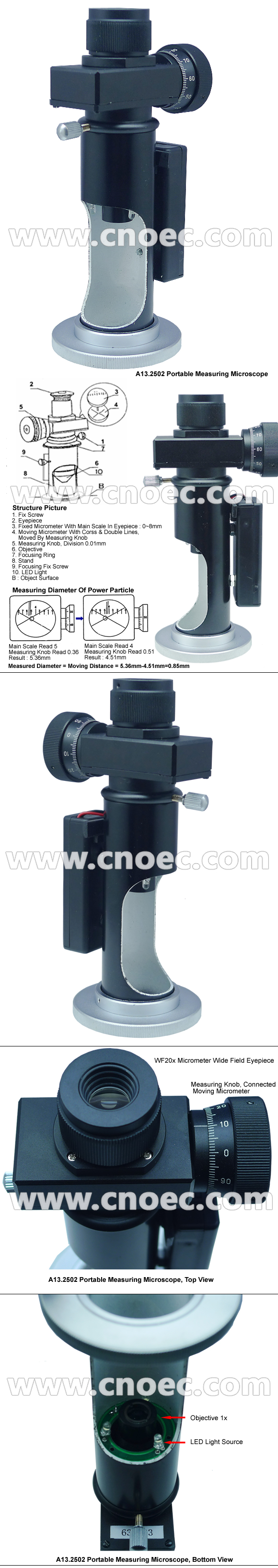

гэх мэтБүтцийн зурагМикроскопод 2 микрометр байгааг үзүүлэв.
-- Нүдний шилний үндсэн масштабтай суурин микрометр: 0~8мм
--Хөдөлгөөнт микрометр, корсс ба давхар шугамтай, хэмжих бариулаар хөдөлдөг

Тогтмол микрометр нь хэмжилтийн байрлалыг тогтооход хэрэглэгддэг 0~8мм урттай үндсэн масштабтай. Хэмжих бариулыг эргүүлэхэд энэ нь Хөдөлгөөнт микрометрийг хөдөлгөж, 0.01 мм-ийн хуваагдалаар бариул дээр хөдлөх зайгаа харуулна. Түүний хөдөлж буй зайг тэмдэглэ, энэ нь таны хэмжих шаардлагатай урт байх болно.

Эрчим хүчний бөөмийн диаметрийг хэмжих(Зураг харна уу)
1. Микроскопыг объектын гадаргуу дээр тавьж, LED гэрлийг асаана.
2, Харах талбарт микрометрийг хоёуланг нь тодорхой харахын тулд нүдний шилийг (2) тохируулна уу.
3. Харах талбарт объектуудыг тодорхой харахын тулд фокуслах цагираг (7)-г тохируулна уу.
4. Фокусыг боолтоор (9) засна.
5. Хэмжилтийн бариулыг эргүүлж микрометрийг хөдөлгөж, хөндлөн төв нь бөөмийн зүүн талд байрлана. Үндсэн хуваарийг 5, хэмжих бариулын хуваарийг 0.36 (a) гэж уншина уу.(Зүүн зураг)
6. Микрометрийг хөдөлгөхийн тулд хэмжих бариулыг эргүүлж, бөөмийн баруун талд байгаа хөндлөн төвийг ол. Үндсэн хуваарийг 4, хэмжих бариулын хуваарийг 0.51 (b) гэж уншина уу.(Баруун зураг)
7. Хөдөлгөөний зай (Y) нь (a) ба (b) хоорондын зөрүүг объектив томруулалтаар (X) хуваасан байна:Y=(ba)/X.
8. Хэмжсэн диаметр = Хөдөлгөөний зай = (5.36мм-4.51мм)/1Х=0.85мм
