WF20x

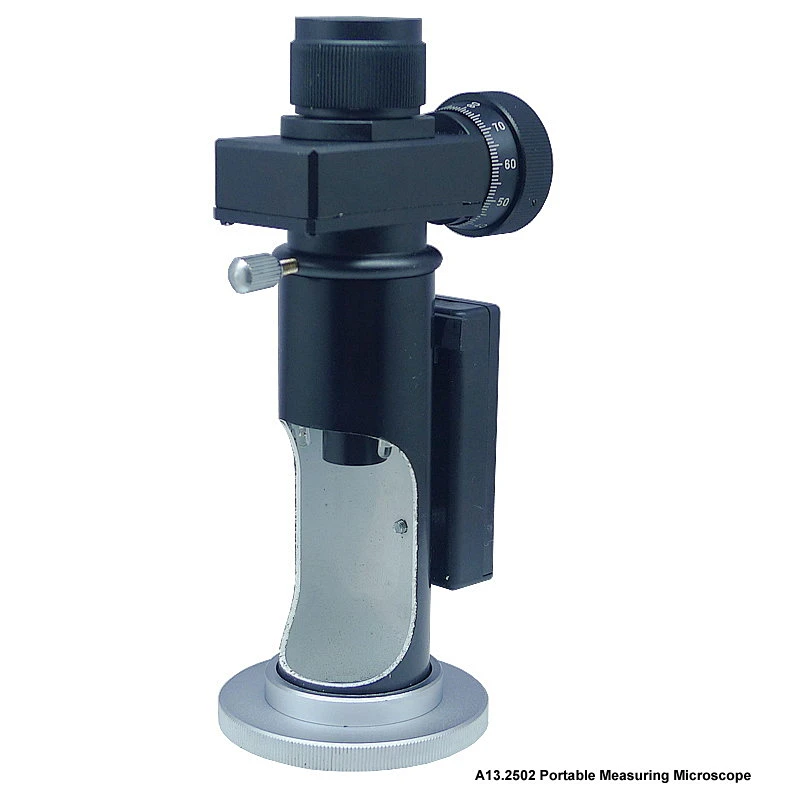

SebagaiGambar Strukturditunjukkan, terdapat 2 mikrometer dalam mikroskop:
--Mikrometer Tetap Dengan Skala Utama Dalam Kanta Mata : 0~8mm
--Mikrometer Bergerak Dengan Corss & Garisan Berganda, Digerakkan Dengan Tombol Pengukur

Mikrometer Tetap mempunyai skala utama 0~8mm panjang, yang digunakan untuk menetapkan kedudukan pengukuran. Apabila anda memutar Tombol Pengukur, ia akan menggerakkan Mikrometer Bergerak dan menunjukkan jarak pergerakannya pada tombol dengan pembahagian 0.01mm. Simpan rekod jarak bergeraknya, ia akan menjadi panjang yang perlu anda ukur.

Mengukur Diameter Zarah Kuasa(Lihat Gambar)
1. Letakkan mikroskop pada permukaan objek, hidupkan lampu LED.
2, Laraskan kanta mata (2) untuk melihat kedua-dua mikrometer dengan jelas dalam medan pandangan.
3. Laraskan gelang fokus (7) untuk melihat objek dengan jelas dalam medan pandangan.
4. Betulkan pemfokusan dengan skru (9).
5. Putar Tombol Pengukur untuk menggerakkan mikrometer, sehingga pusat silang terletak di sebelah kiri zarah. Baca skala utama sebagai 5 dan skala tombol penyukat sebagai 0.36 (a).(Gambar Kiri)
6. Putar Tombol Pengukur untuk menggerakkan mikrometer, cari pusat silang di sebelah kanan zarah. Baca skala utama sebagai 4 dan skala tombol penyukat sebagai 0.51 (b).(Gambar Kanan)
7. Jarak bergerak (Y) ialah perbezaan antara (a) dan (b) dibahagikan dengan pembesaran objektif (X):Y=(ba)/X.
8. Diameter Terukur = Jarak Pergerakan = (5.36mm-4.51mm)/1X=0.85mm
